Soluții integrate de ventilație, tratare a aerului și automatizare pentru zona de producție industrială și spațiile administrative

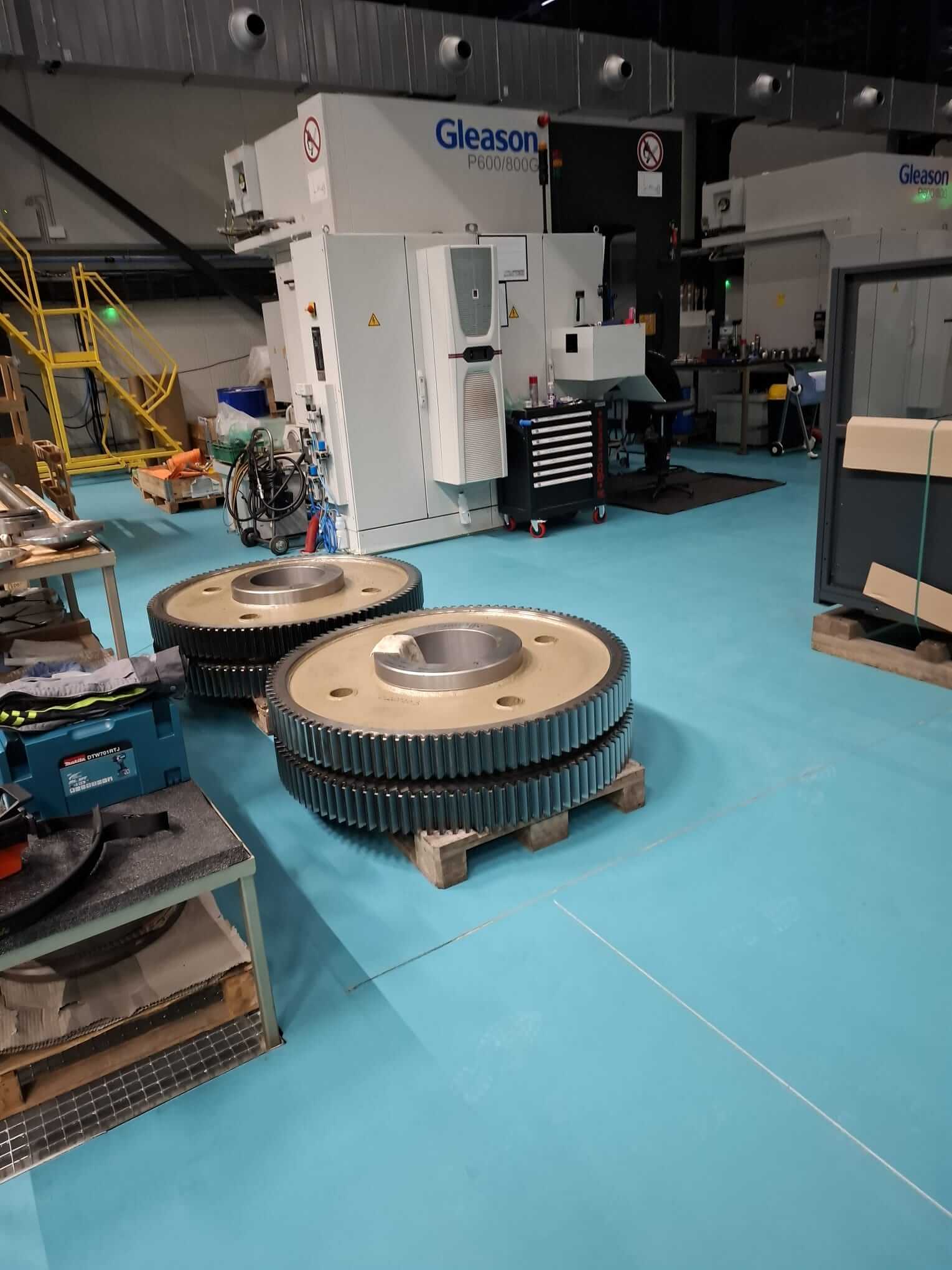

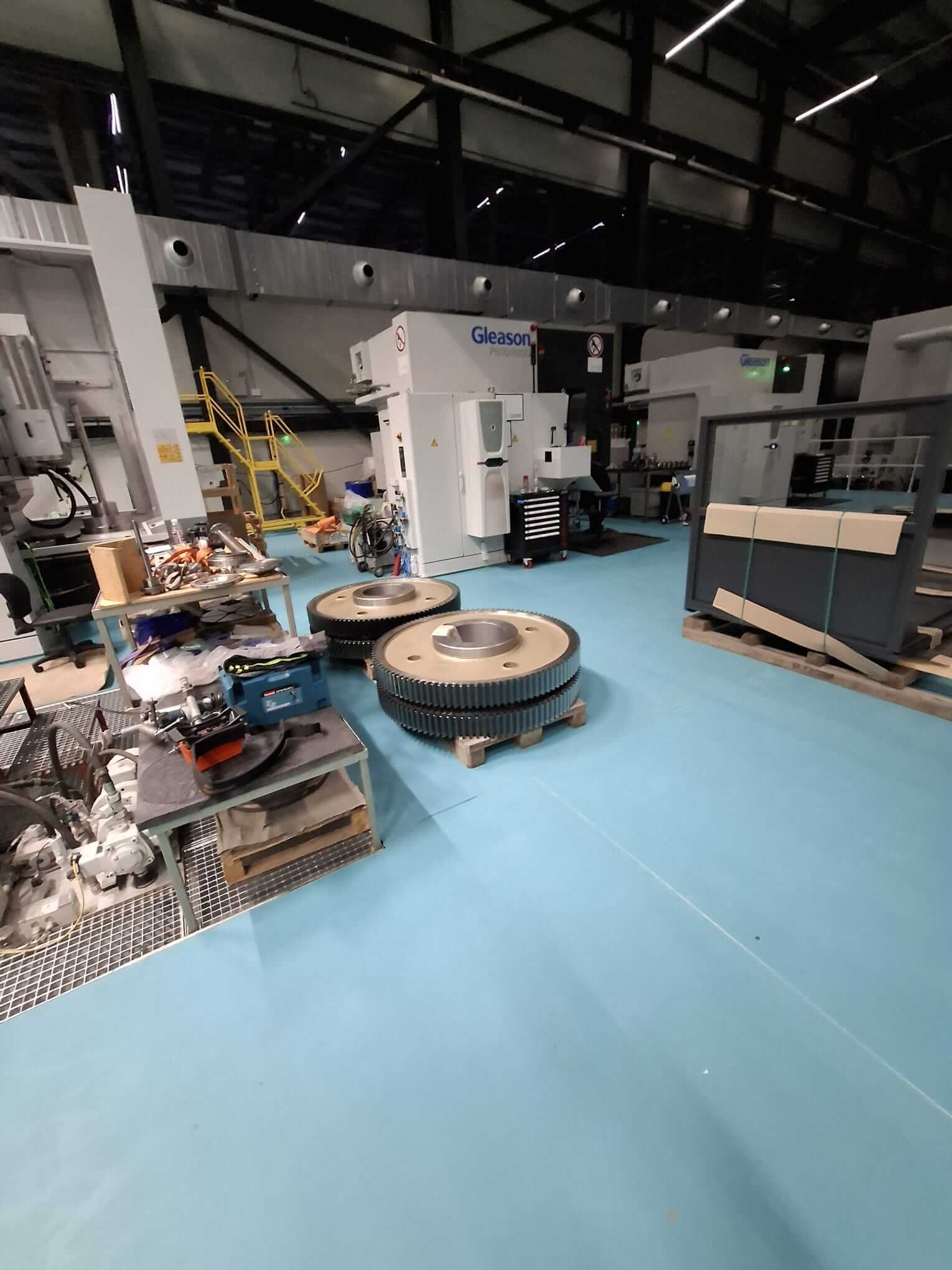

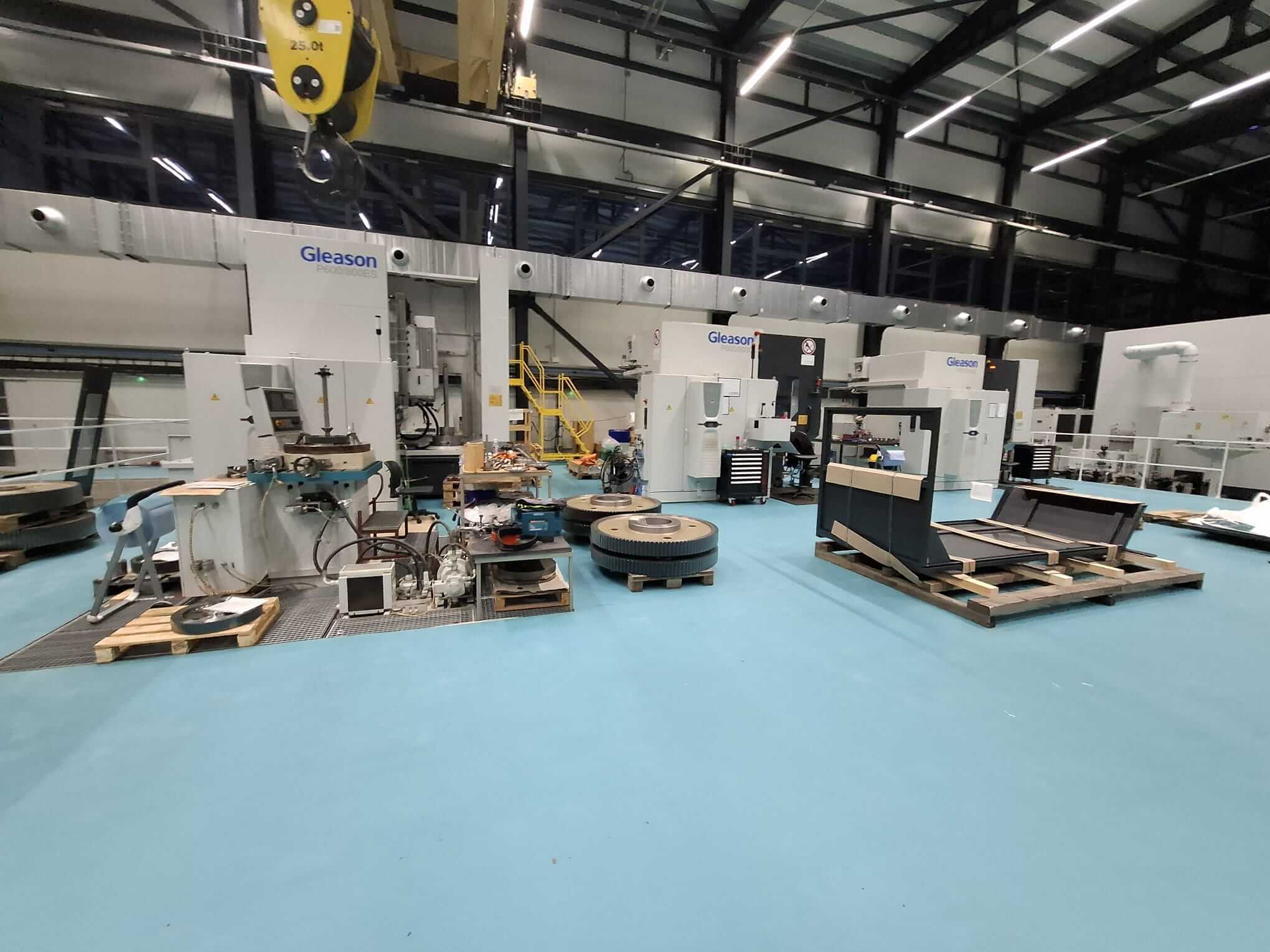

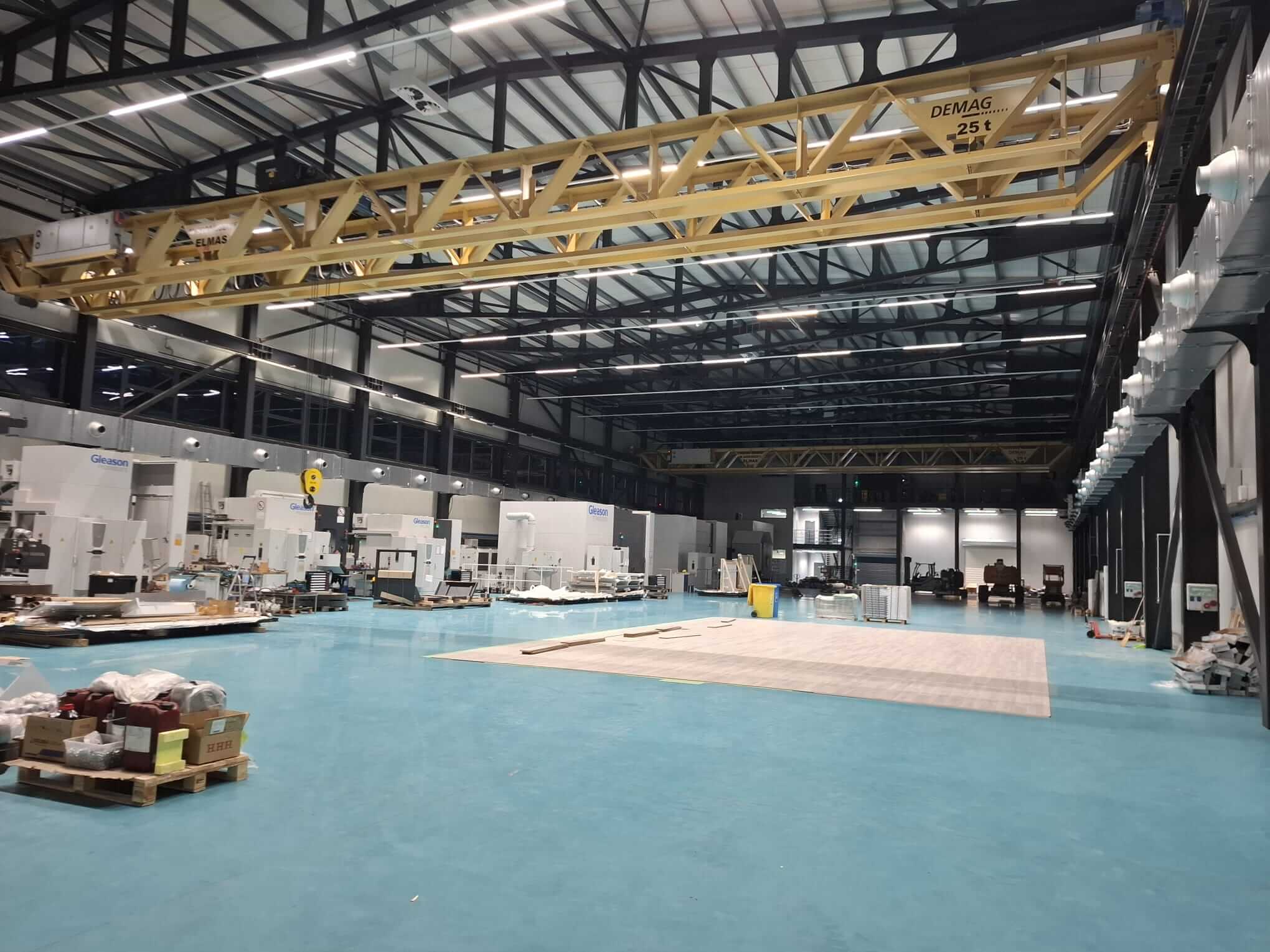

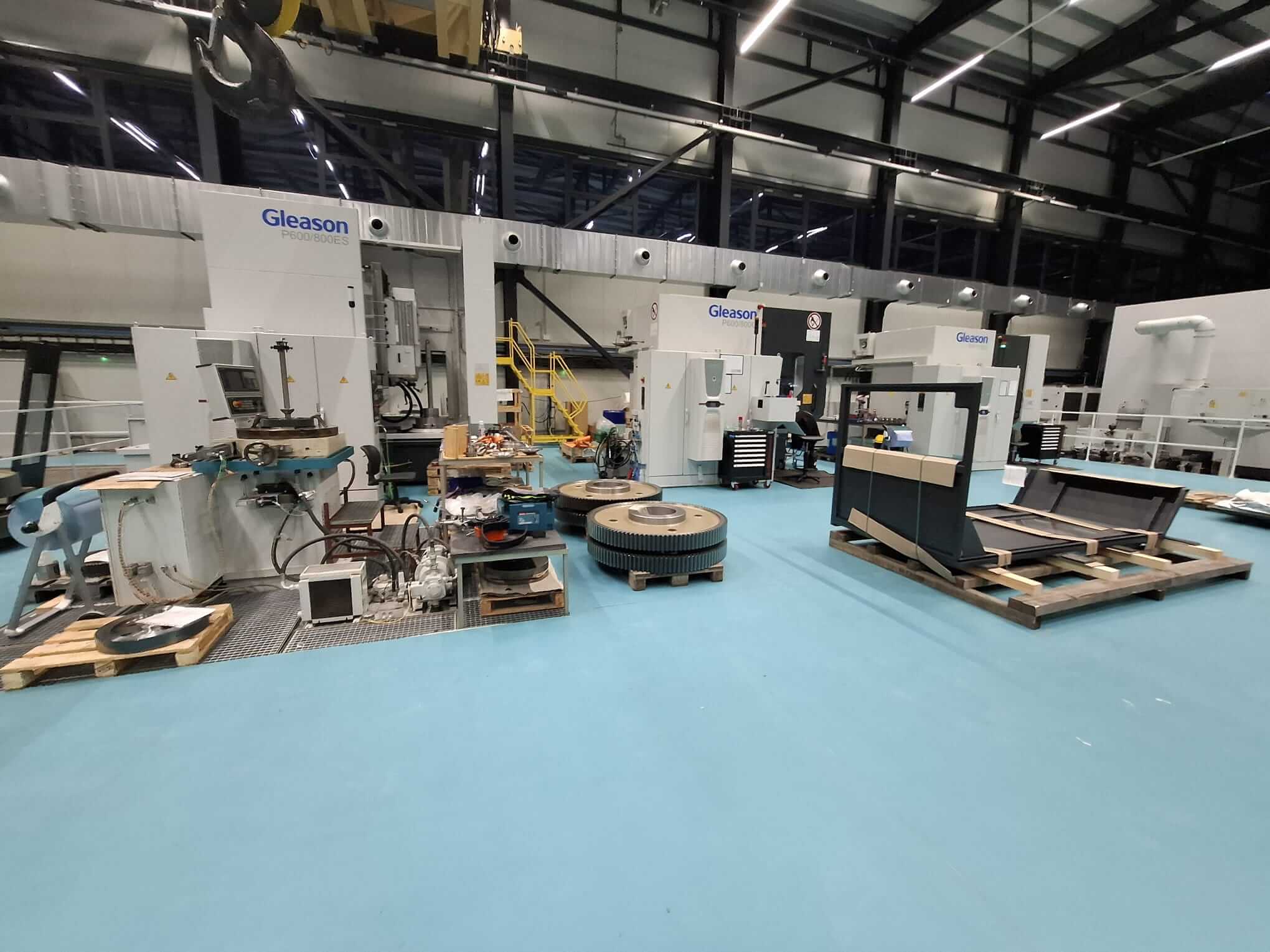

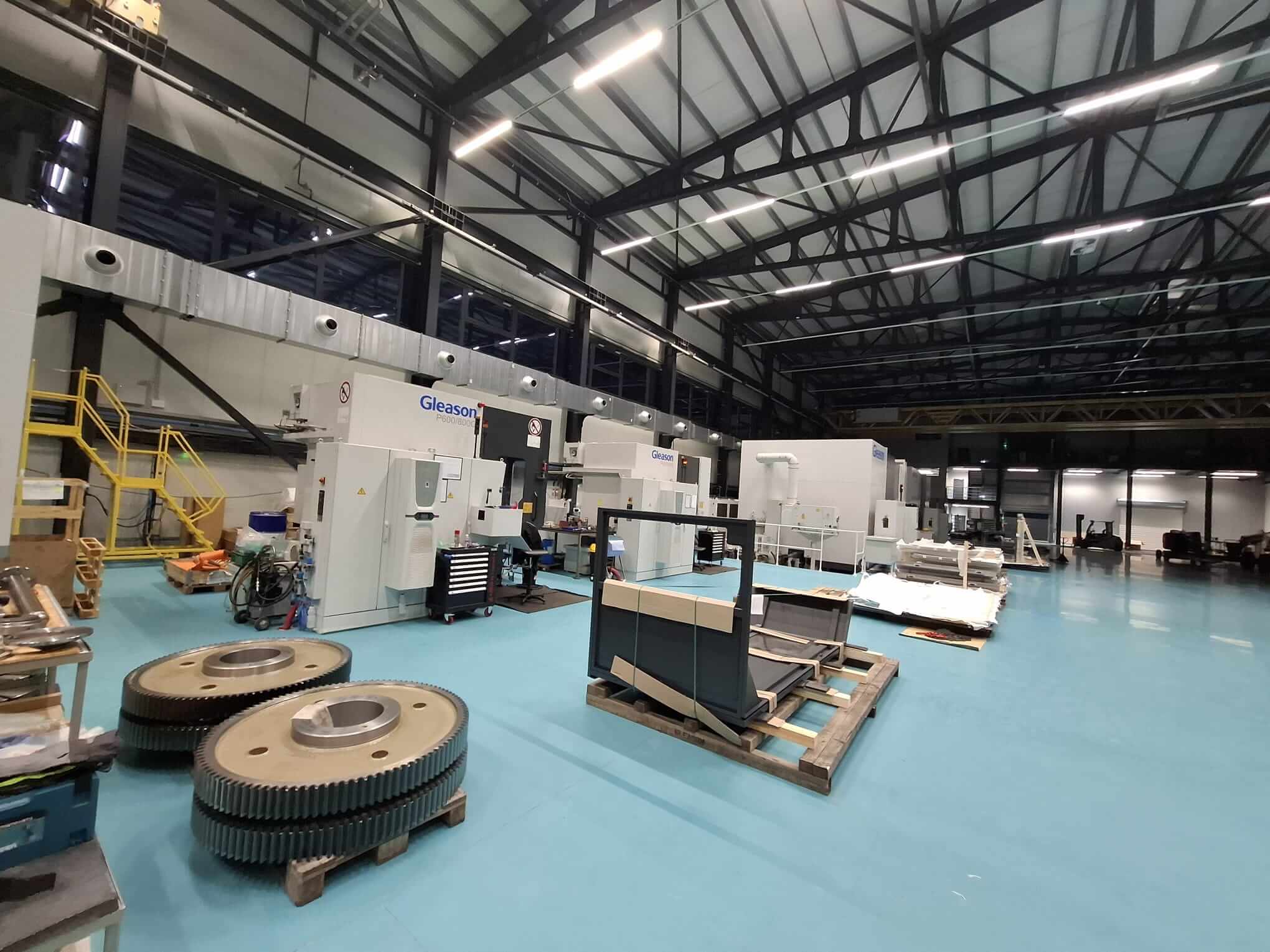

Proiectul constă în implementarea unor soluții moderne de ventilație și tratare a aerului într-o fabrică specializată în producția de roți dințate. Unitatea industrială este dotată cu utilaje CNC de înaltă precizie, utilizate pentru prelucrarea componentelor mecanice și realizarea pieselor destinate aplicațiilor industriale.
Specificul activității de producție impune cerințe ridicate privind calitatea aerului interior, controlul temperaturii și asigurarea unor condiții stabile de lucru, atât pentru personalul fabricii, cât și pentru funcționarea corespunzătoare a echipamentelor tehnologice.

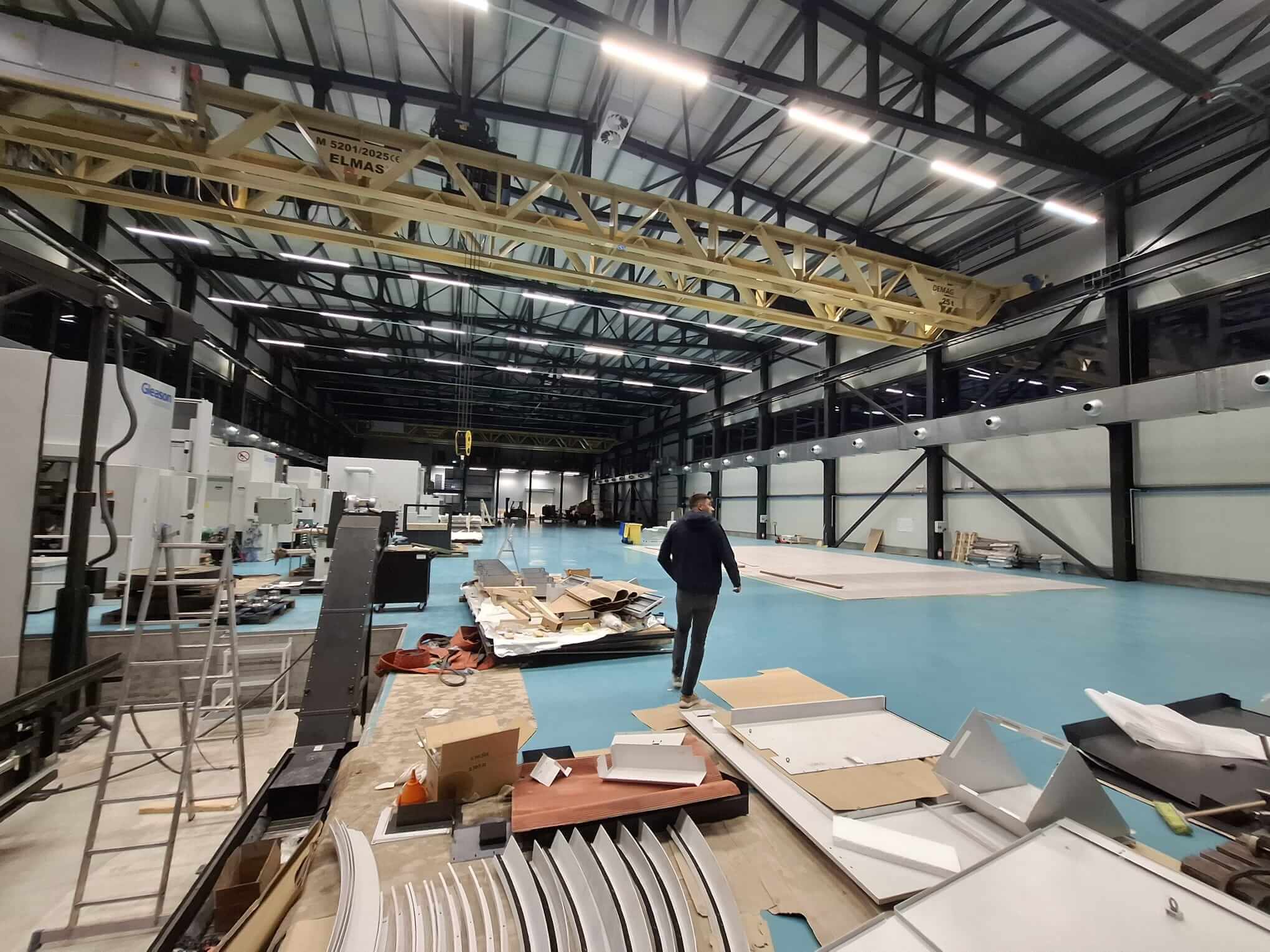

Pentru hala industrială a fost instalat un sistem de ventilație și tratare a aerului cu un debit de 40.000 m³/h, integrat cu șase sisteme de climatizare VRF Samsung și cu un sistem de automatizare dedicat.
În zona de birouri, ventilarea este asigurată prin intermediul unei unități ATREA DUPLEX Flexi 4500, echipată cu baterie de răcire cu expansiune directă, preîncălzire electrică de 4 kW și sistem de comunicare cu echipamentele de climatizare Fujitsu.
Beneficiile integrării celor două sisteme în cadrul fabricii
Implementarea unor soluții distincte pentru hala de producție și zona de birouri permite adaptarea parametrilor de ventilație și climatizare la cerințele fiecărui spațiu.
În hala industrială, sistemul de mare capacitate asigură vehicularea aerului și tratarea termică necesare pentru un mediu caracterizat prin sarcini termice ridicate și funcționarea simultană a utilajelor CNC.
În zona administrativă, unitatea ATREA DUPLEX Flexi 4500 asigură ventilația cu recuperare de căldură și tratarea suplimentară a aerului prin intermediul bateriei DX, cu protecție la temperaturi exterioare scăzute prin preîncălzitorul electric.
Ventilație de mare capacitate pentru un mediu industrial solicitant

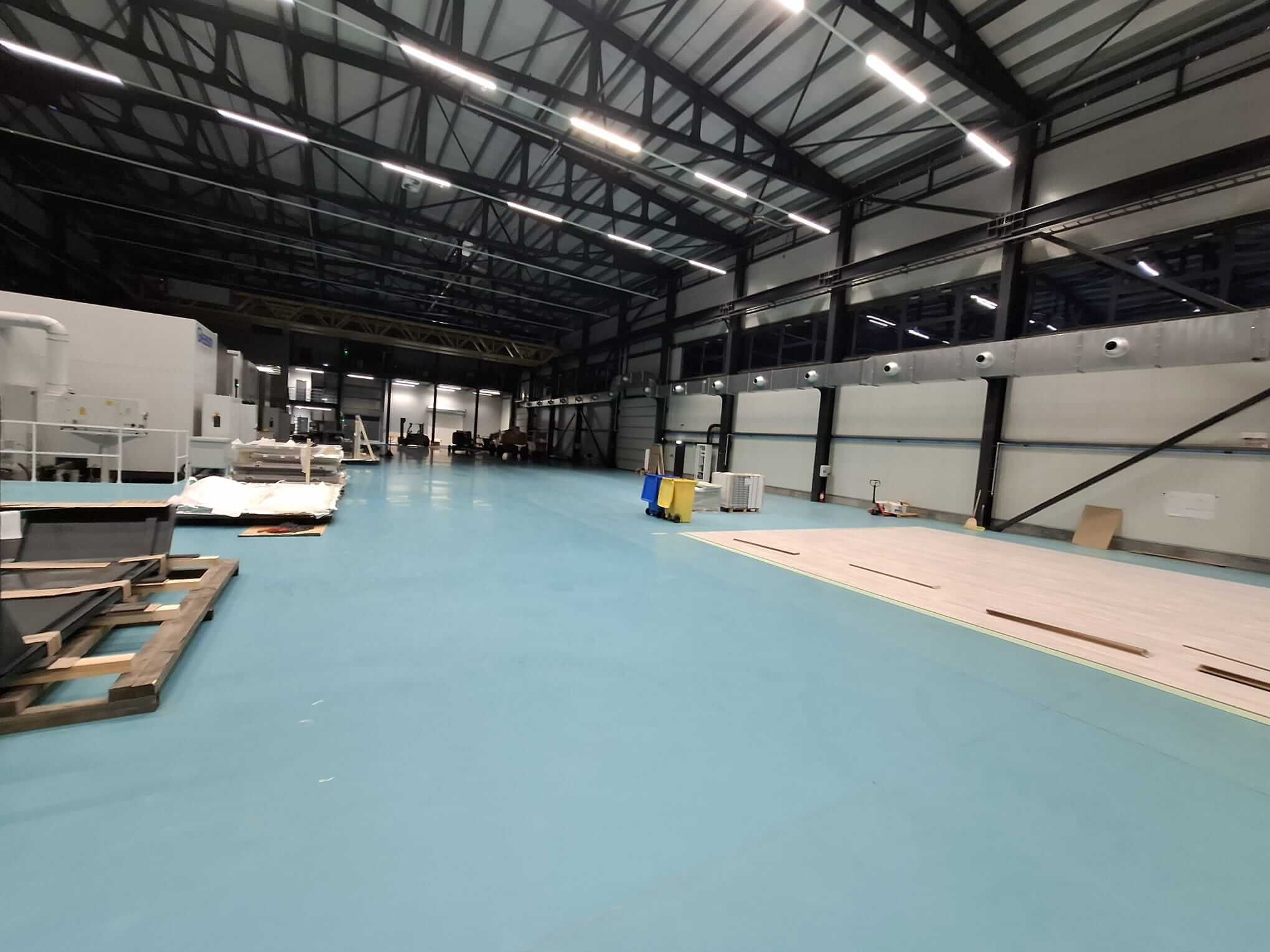

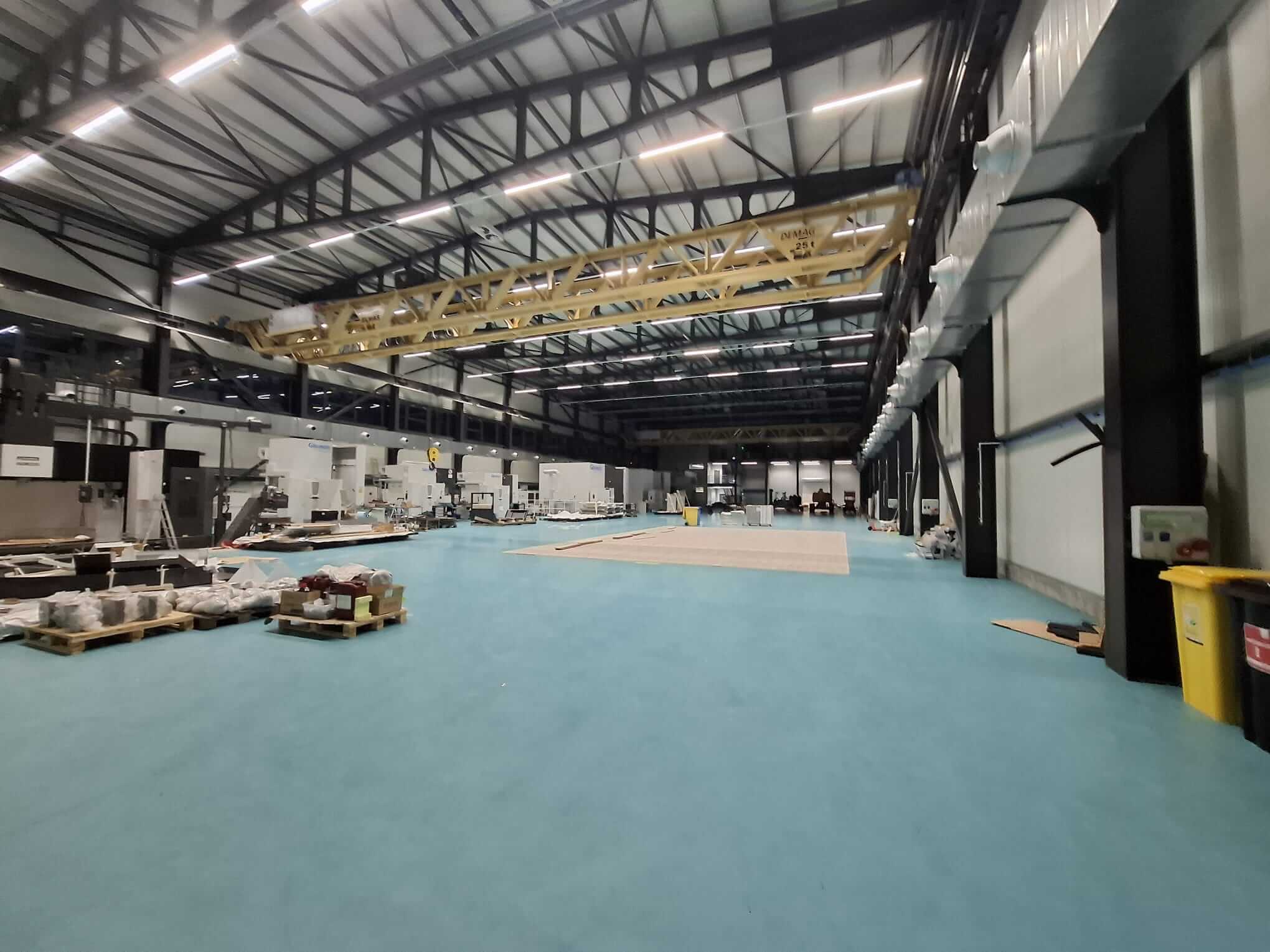

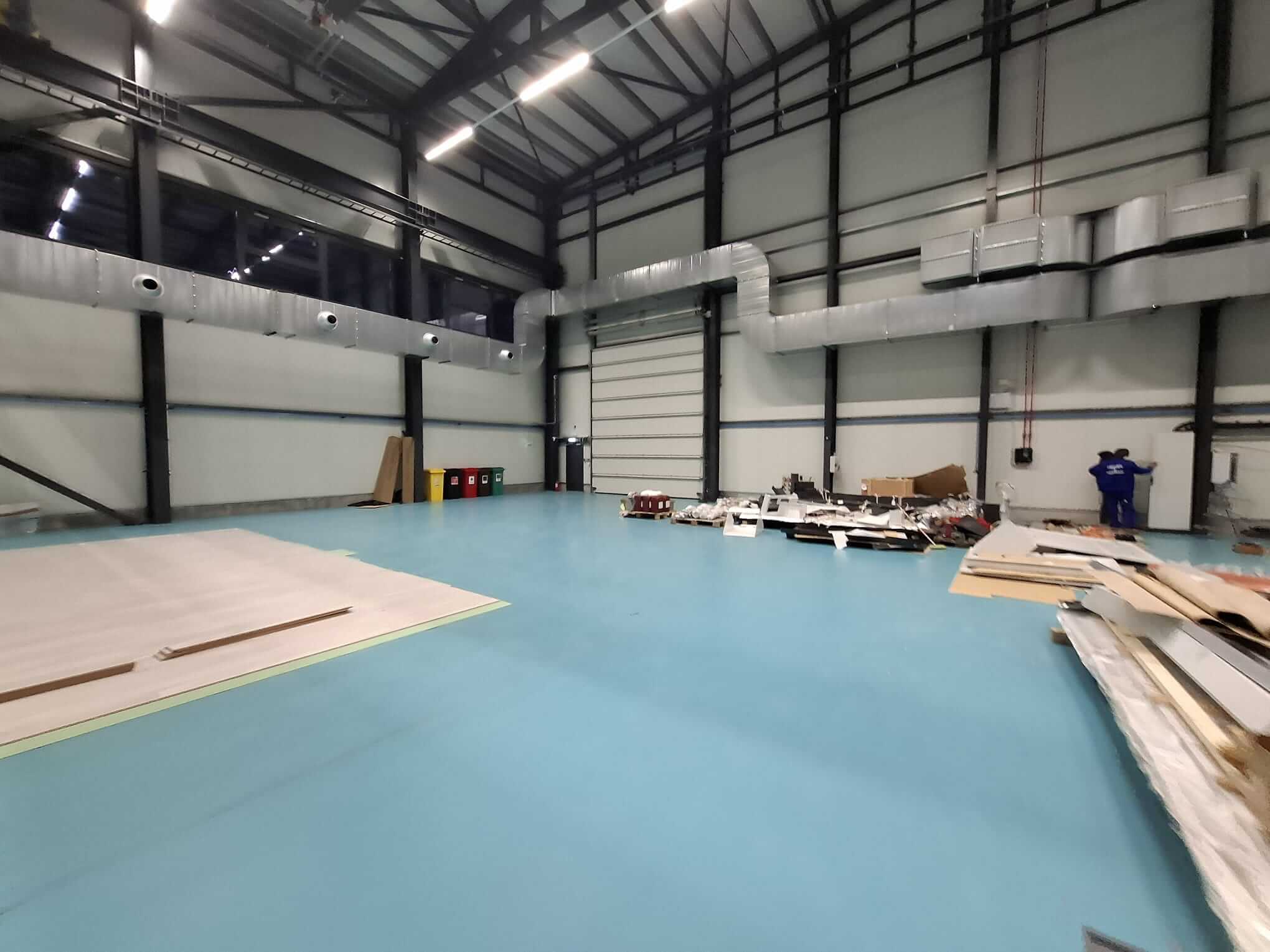

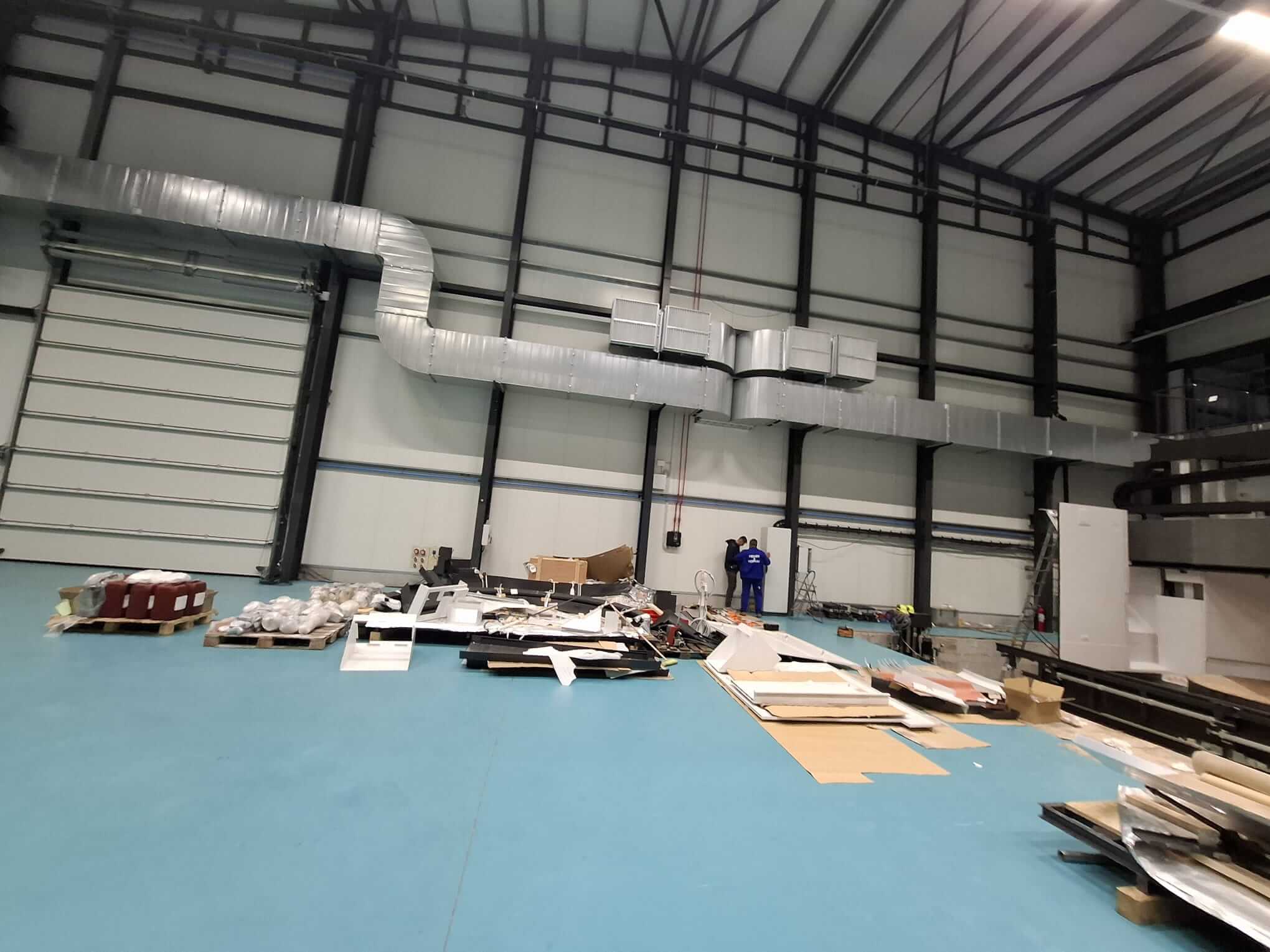

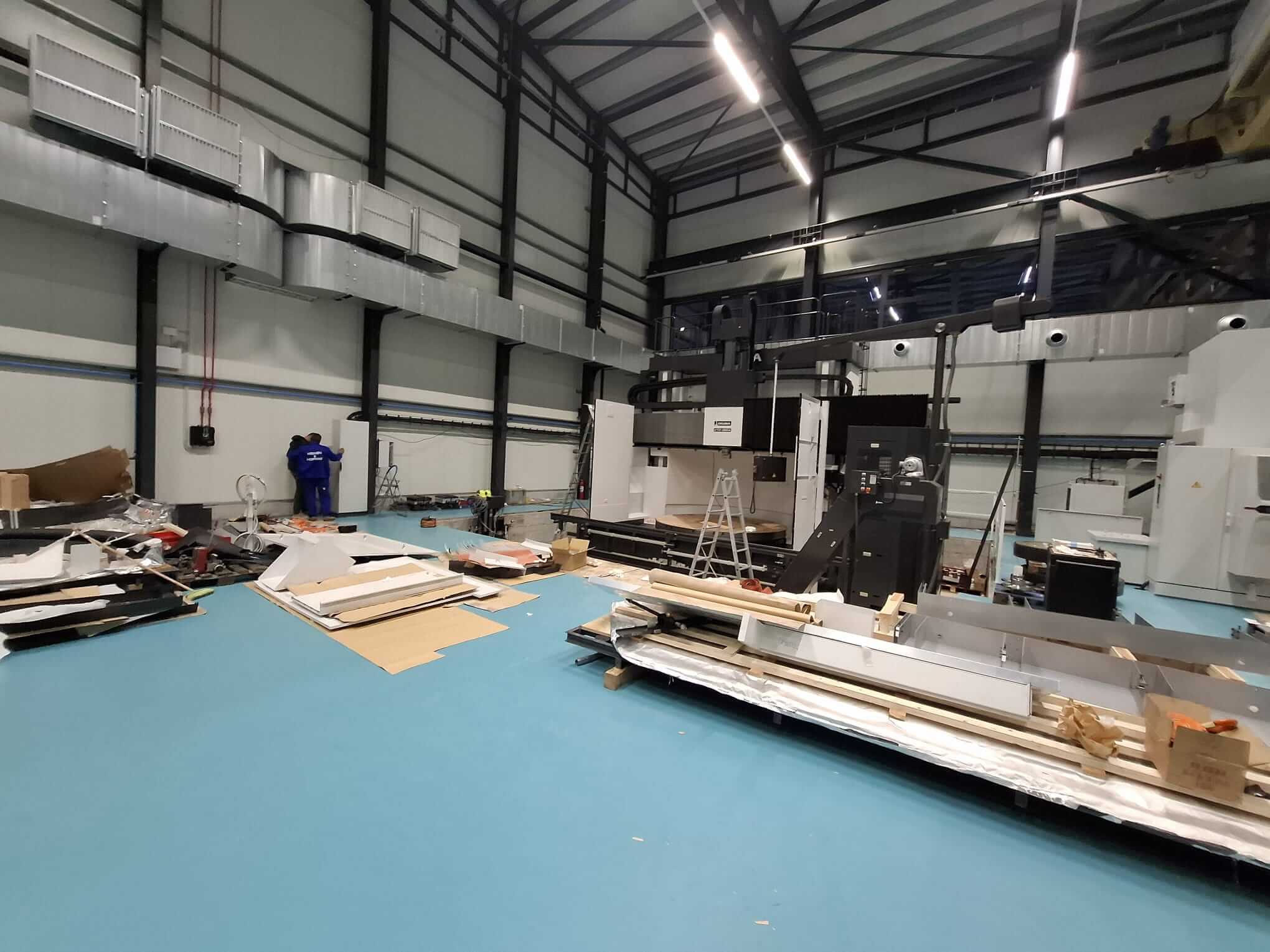

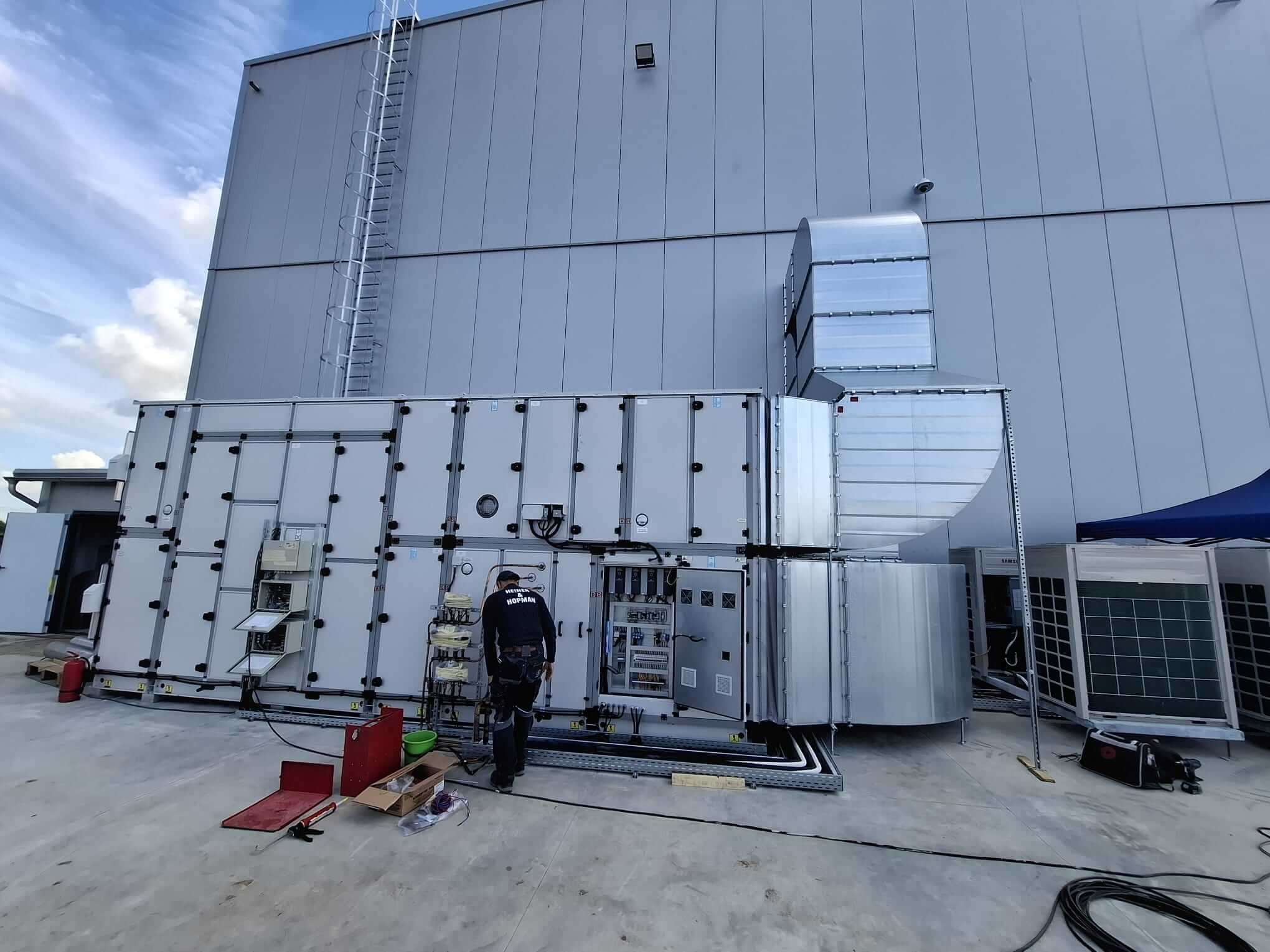

Pentru asigurarea ventilației și climatizării halei de producție a fost implementată o unitate de tratare a aerului cu un debit de 40.000 m³/h, dimensionată pentru vehicularea unor volume importante de aer și pentru deservirea unui spațiu industrial în care funcționează simultan multiple echipamente de prelucrare CNC.
Optimizarea consumului energetic prin clapeta de recirculare
Un element important al configurației tehnice îl reprezintă clapeta de recirculare, care permite reutilizarea controlată a unei părți din aerul interior, în condițiile în care calitatea acestuia și cerințele procesului tehnologic permit această funcționare.
Recircularea aerului contribuie la reducerea energiei necesare pentru încălzirea sau răcirea aerului introdus în hală, deoarece aerul preluat din interior se află, de regulă, la o temperatură mai apropiată de valoarea dorită decât aerul exterior.
Climatizare eficientă prin baterii cu expansiune directă și sisteme VRF Samsung

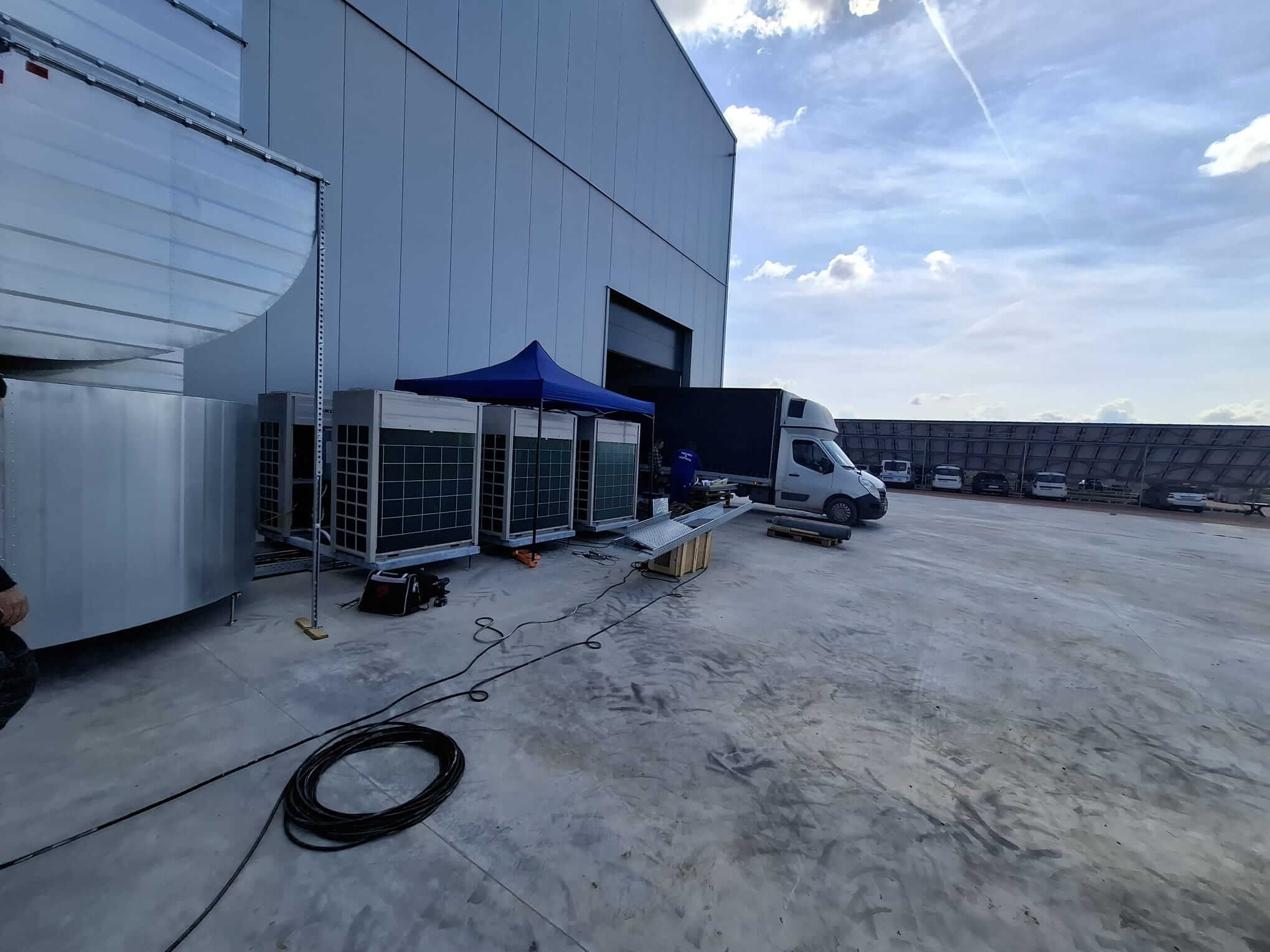

Pentru asigurarea tratării termice a aerului, unitatea este echipată cu două baterii cu expansiune directă (DX), deservite de șase sisteme VRF Samsung.
Această configurație permite integrarea funcțiilor de ventilație și climatizare într-un ansamblu capabil să răspundă cerințelor termice ale unui spațiu industrial de mari dimensiuni.
Tehnologia VRF permite modularea capacității frigorifice, în funcție de cerințele de funcționare și de configurația sistemelor instalate. Astfel, energia furnizată bateriilor DX poate fi adaptată la variațiile sarcinii termice, evitând, în limitele de reglare ale echipamentelor, funcționarea permanentă la capacitate maximă.
Această soluție este potrivită pentru aplicațiile industriale cu sarcini termice variabile, în care controlul temperaturii trebuie realizat eficient, fără a compromite continuitatea proceselor de producție.
Automatizare integrată și punere în funcțiune

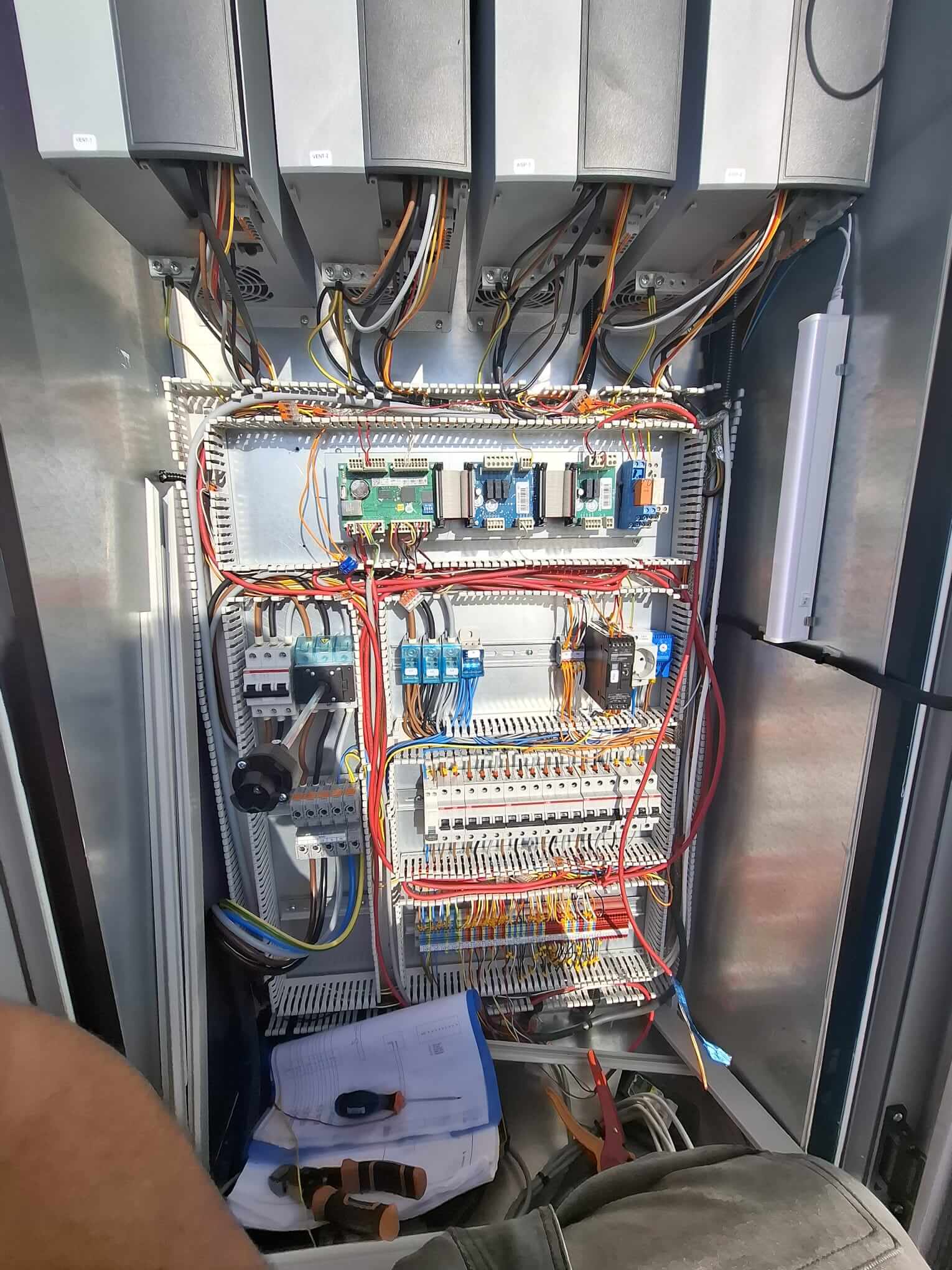

Un element esențial al proiectului îl reprezintă instalarea, integrarea și punerea în funcțiune cu succes a kitului de automatizare dedicat sistemului de ventilație.
Acesta asigură controlul și coordonarea funcționării instalației, permițând gestionarea echipamentelor componente în conformitate cu logica de automatizare implementată.
Prin automatizarea instalației sunt realizate secvențe de pornire și oprire controlată, gestionarea regimurilor de funcționare, reglarea temperaturii și supravegherea parametrilor esențiali ai sistemului, în funcție de echipamentele și senzorii efectiv integrați.
Coordonarea dintre ventilație, bateriile DX și sistemele VRF contribuie la prevenirea funcționării necorelate a echipamentelor și la utilizarea eficientă a capacității de climatizare disponibile.

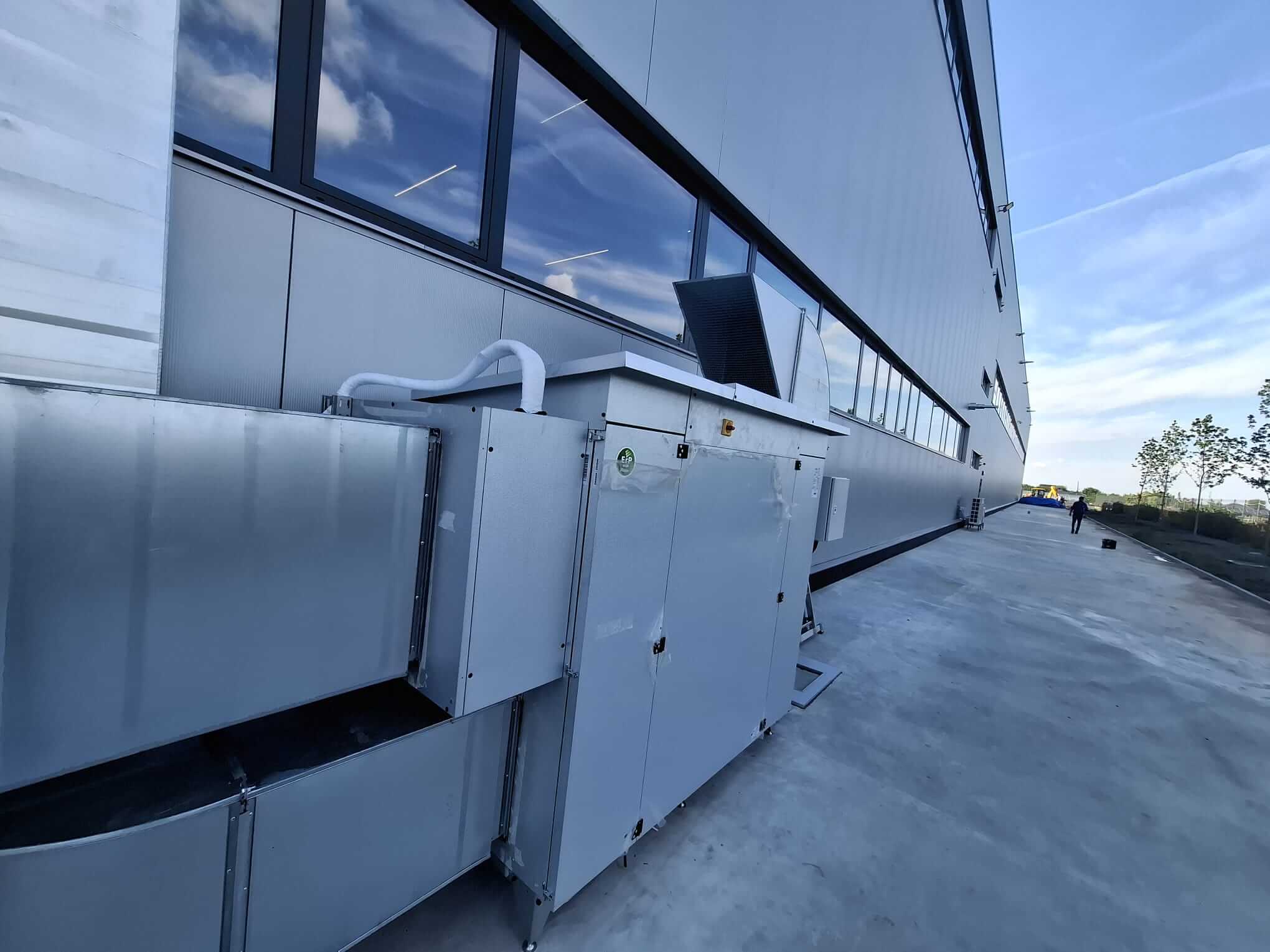

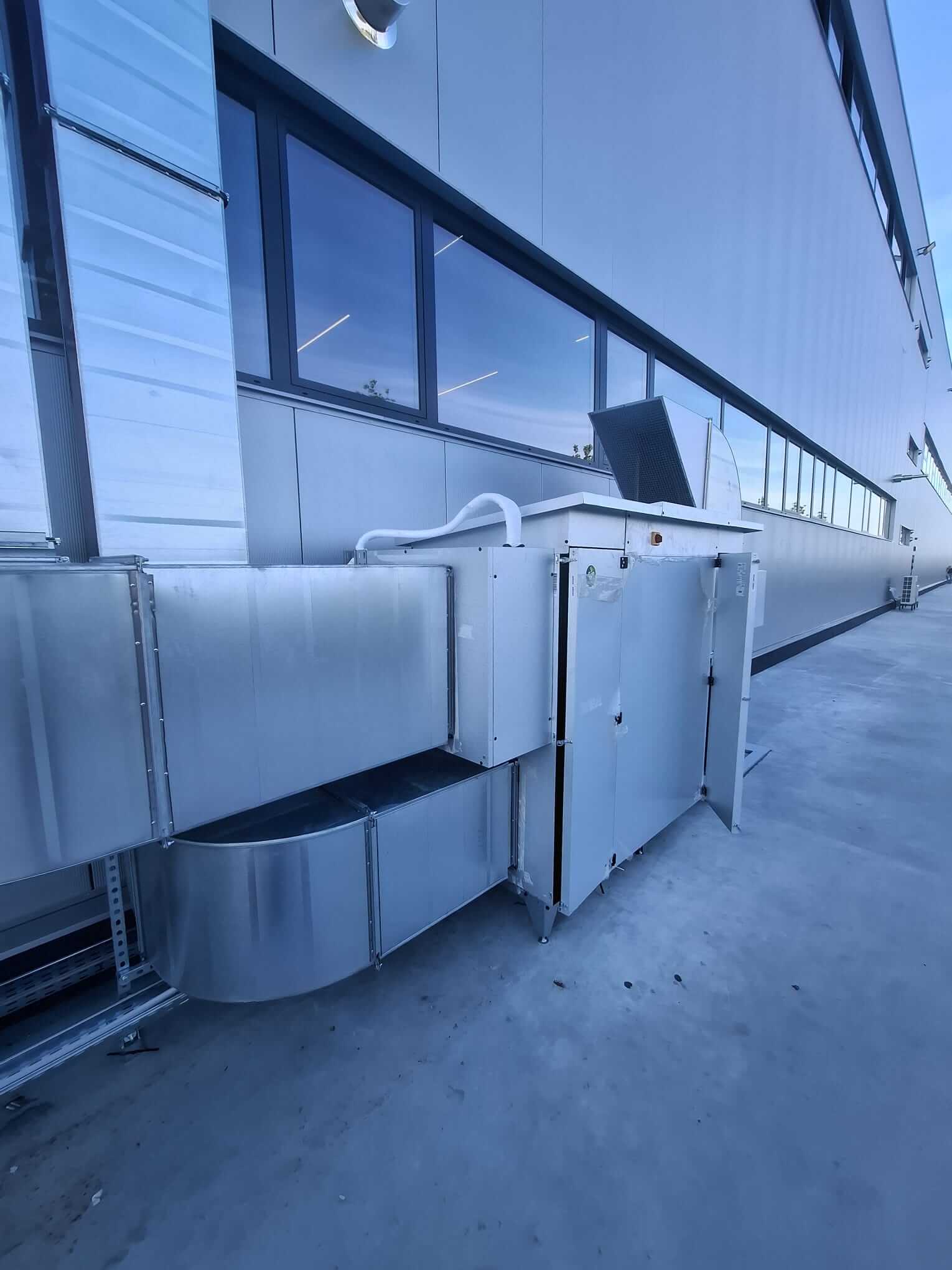

Sistemul de ventilație și climatizare pentru zona de birouri – ATREA DUPLEX Flexi 4500

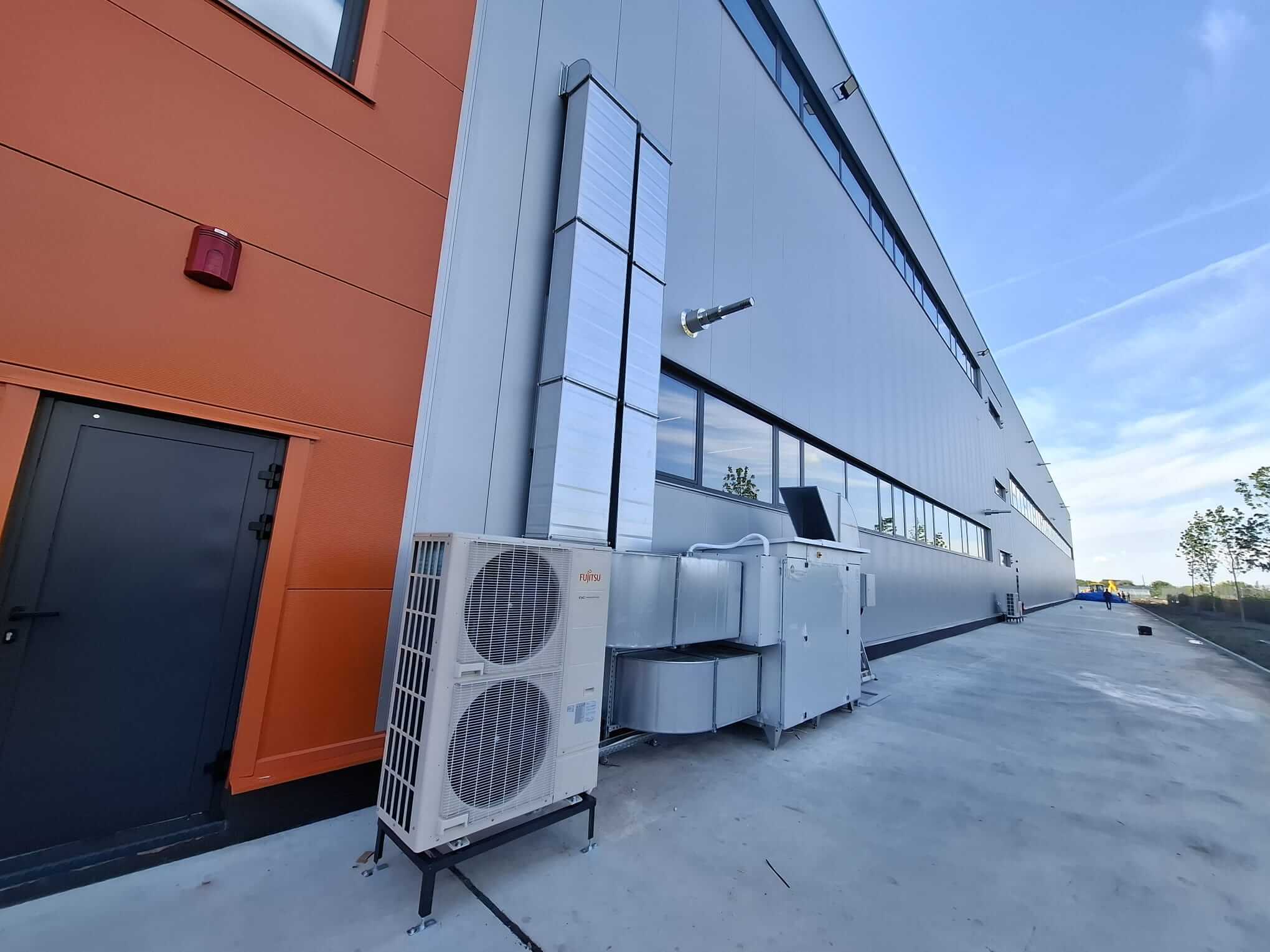

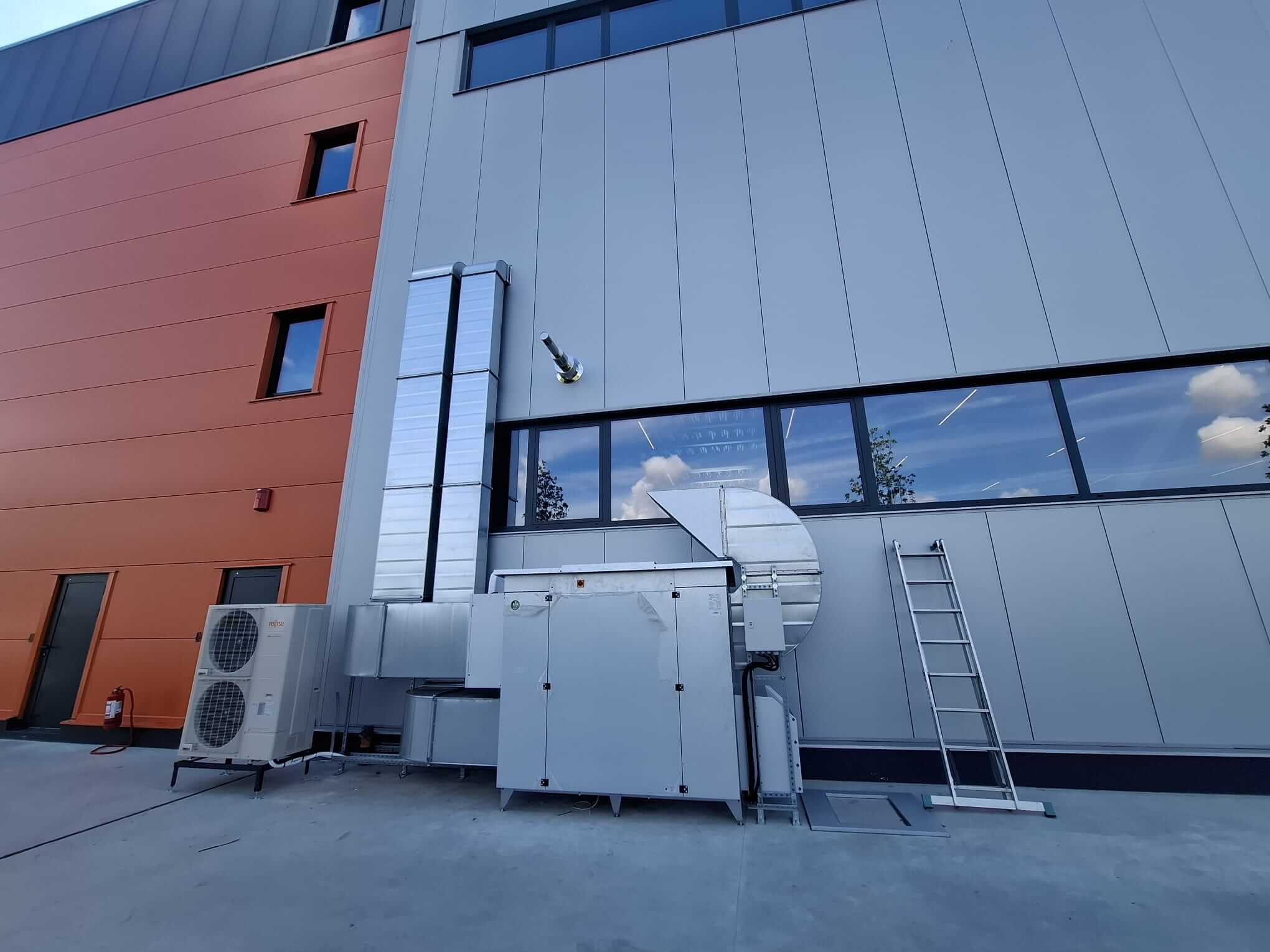

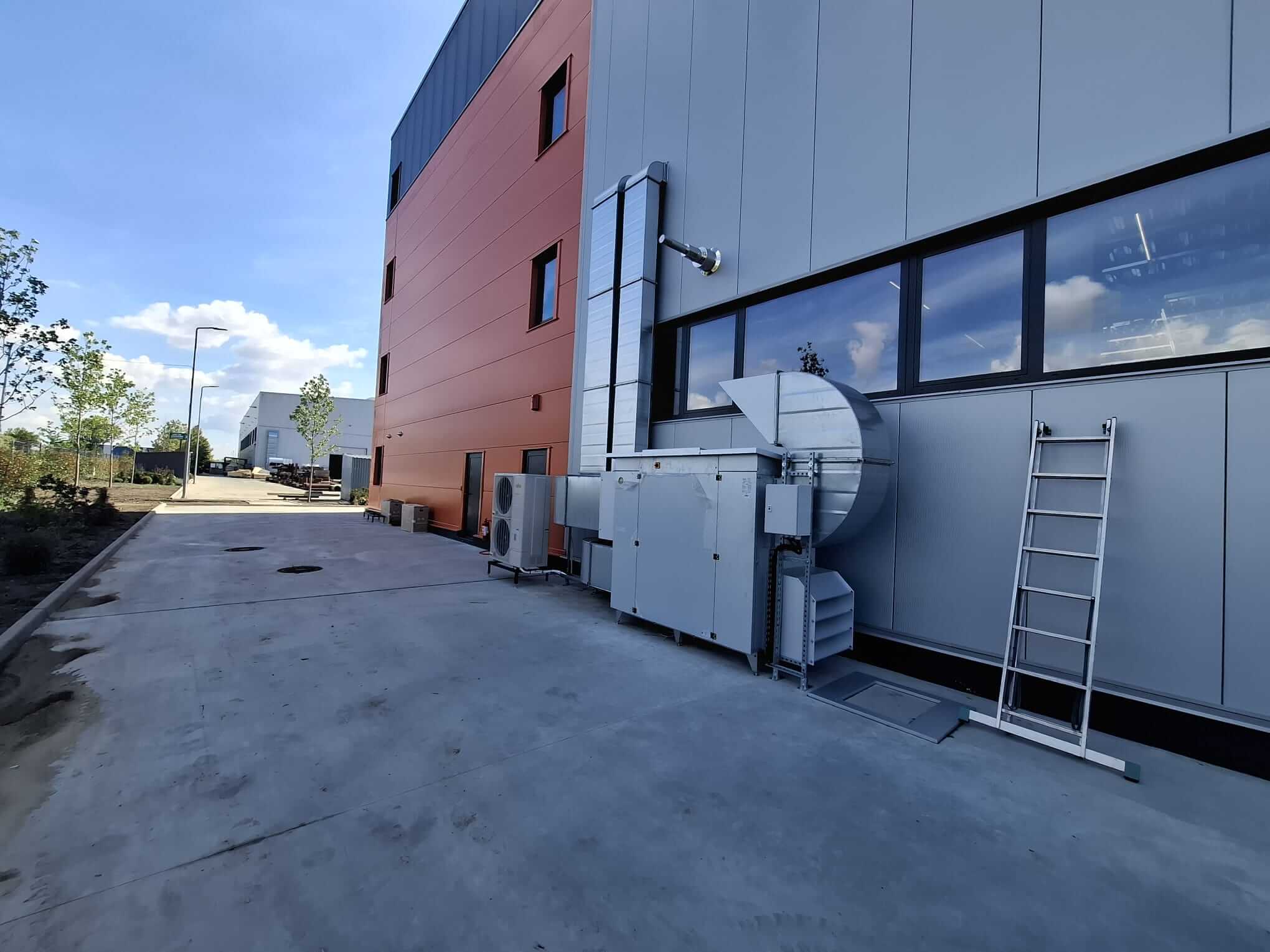

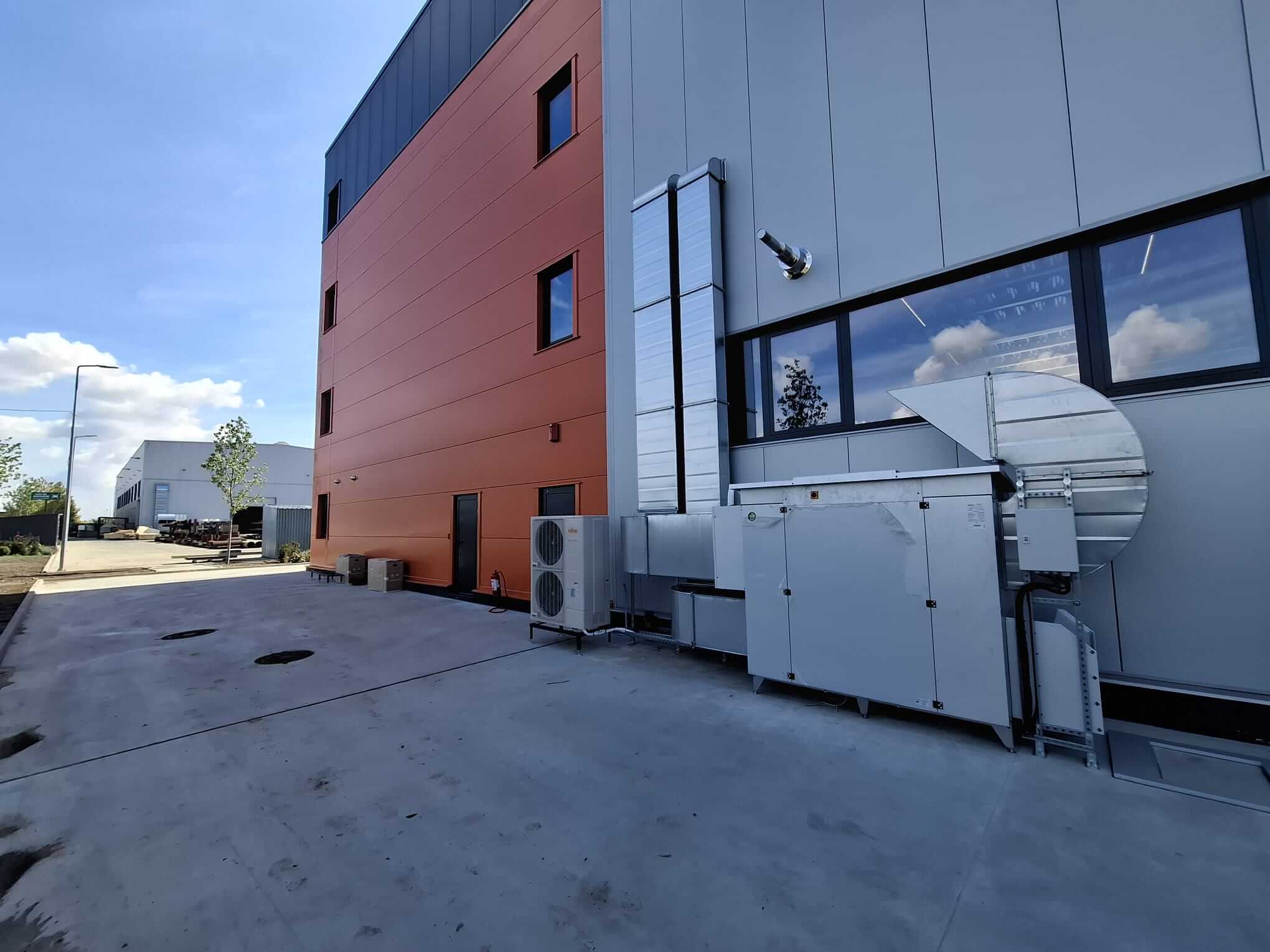

Pentru zona administrativă a fabricii, destinată activităților de birou, a fost aleasă o unitate de ventilație ATREA DUPLEX Flexi 4500, concepută pentru asigurarea unui aport constant de aer proaspăt și menținerea unor condiții optime de confort interior.
Spre deosebire de hala de producție, unde instalația trebuie să gestioneze volume mari de aer și sarcini termice industriale, zona de birouri necesită o soluție care pune accent pe calitatea aerului, eficiența energetică, confortul acustic și controlul temperaturii.
Recuperarea căldurii și reducerea consumului energetic
Unul dintre principalele avantaje ale unității ATREA DUPLEX Flexi 4500 îl reprezintă recuperarea energiei termice din aerul evacuat, prin intermediul unui schimbător de căldură în contracurent.
Tehnologia utilizată de gama DUPLEX Flexi 3 permite atingerea unei eficiențe de recuperare de până la 93%, în condițiile specificate de producător.
În sezonul rece, aerul proaspăt introdus în birouri este preîncălzit prin transferul energiei din aerul evacuat, reducând necesarul de încălzire suplimentară.
În sezonul cald, recuperarea energiei poate contribui la diminuarea sarcinii frigorifice, atunci când temperatura aerului exterior este mai ridicată decât cea a aerului evacuat.
Răcirea aerului prin bateria cu expansiune directă DX
Unitatea este echipată cu o baterie de răcire cu expansiune directă (DX), care permite tratarea termică suplimentară a aerului introdus în spațiile de birouri.
Bateria DX funcționează prin transferul de energie dintre aerul vehiculat și agentul frigorific, asigurând reducerea temperaturii aerului în sezonul cald.
Preîncălzire electrică de 4 kW pentru protecția instalației
Pentru asigurarea funcționării corespunzătoare în sezonul rece, unitatea ATREA DUPLEX Flexi 4500 este prevăzută cu un preîncălzitor electric cu puterea de 4 kW.
Acesta are rolul de a ridica temperatura aerului exterior în condiții de temperatură scăzută, contribuind la protecția recuperatorului împotriva formării gheții și la menținerea funcționării stabile a instalației.
Această configurație contribuie la fiabilitatea instalației și la asigurarea continuității ventilației în sezonul rece.

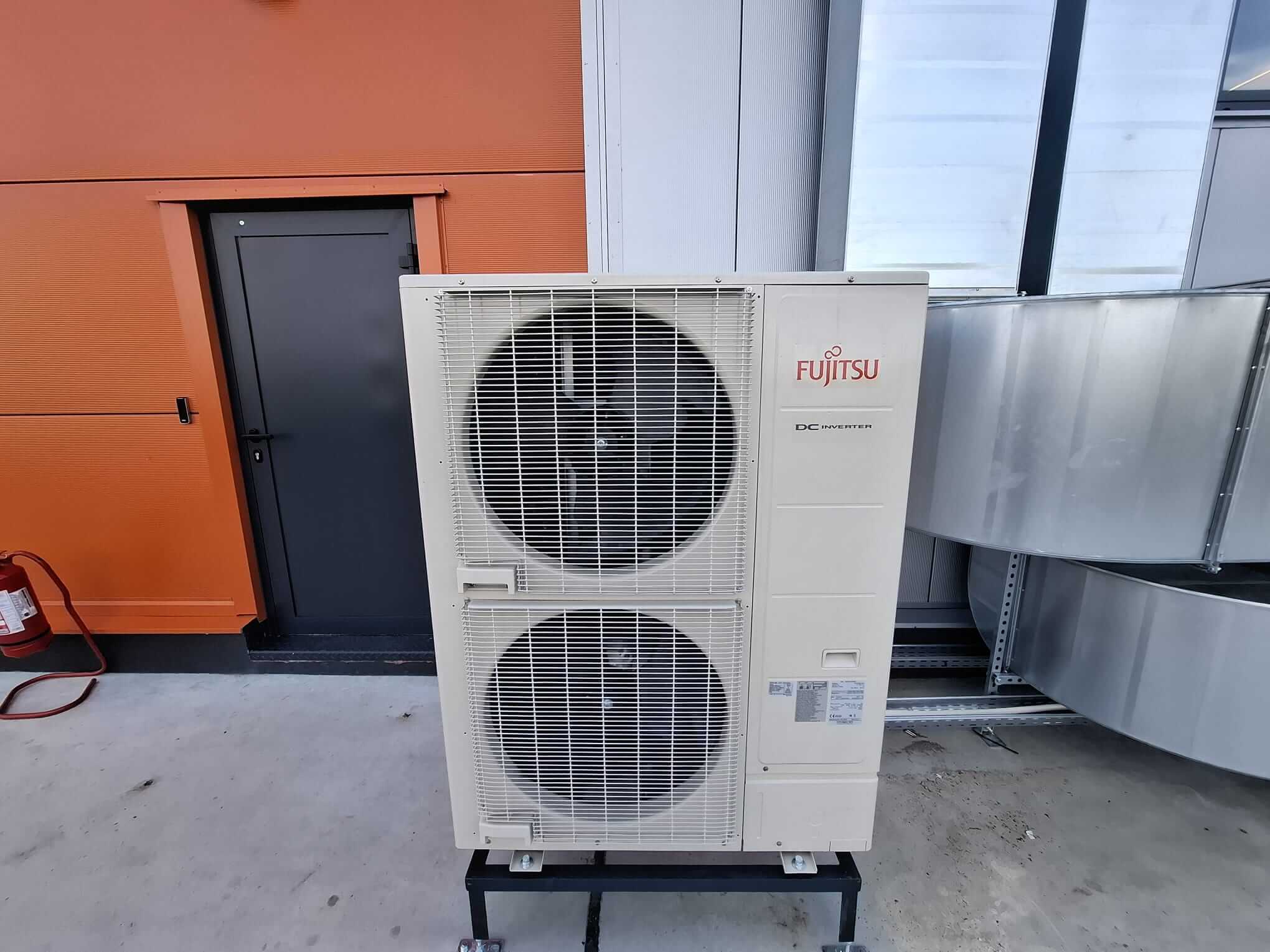

Integrarea sistemului de climatizare Fujitsu

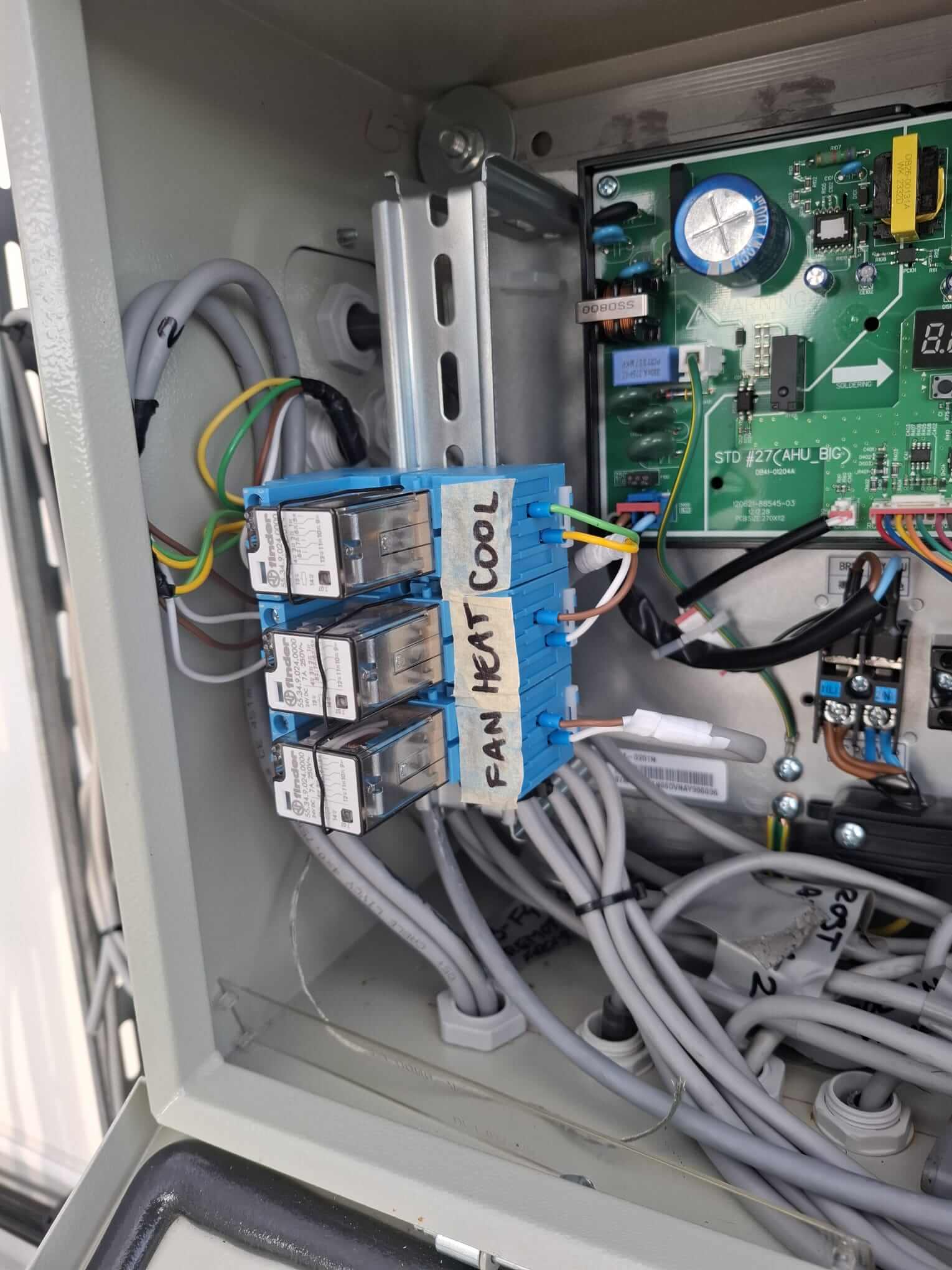

Un element important al configurației îl reprezintă kitul de comunicare Fujitsu, utilizat pentru integrarea funcțională a unității de ventilație cu sistemul de climatizare aferent bateriei DX.
Kitul de comunicare permite transmiterea comenzilor și a semnalelor necesare coordonării funcționării echipamentelor, în conformitate cu protocolul și funcțiile acceptate de sistemul instalat.
Această integrare este importantă pentru exploatarea eficientă a instalației, deoarece funcționarea bateriei DX trebuie corelată cu debitul de aer, temperatura de introducere și disponibilitatea echipamentului frigorific.
Prin coordonarea dintre ventilație și climatizare se poate realiza un control mai stabil al temperaturii aerului introdus în spațiile administrative, evitând solicitările inutile ale echipamentelor.
