Birourile, școlile, magazinele, restaurantele și alte clădiri publice au nevoie de un aport constant de aer proaspăt și de evacuarea aerului viciat, a umidității excesive, a CO₂ și a altor poluanți din interior.
În cazurile acestea deschiderea ferestrelor nu este o opțiune fezabilă fie prin prisma arhitecturii, fie a naturii activității desfășurate în incintă.
Alegerea unui sistem de ventilație comercială înseamnă alegerea unității în sine și evaluarea din faza de proiectare a:
- eficienței energetice
- recuperării căldurii
- spațiului disponibil pentru instalare
- nivelului de zgomot
- necesarului pentru încălzire și răcire
- automatizării și integrării în BMS
Așadar, ce trebuie să iei în considerare atunci când alegi o unitate de tratare a aerului pentru o clădire comercială?
Ce este un sistem de ventilație comercială?
Un sistem de ventilație comercială introduce aer proaspăt din exterior și evacuează aerul viciat din interiorul unei clădiri.
În clădirile moderne, această funcție este realizată frecvent printr-un sistem de ventilație mecanică echipat cu o unitate de tratare a aerului (UTA).
În funcție de configurație, unitatea poate îndeplini mai multe funcții:
- introducerea aerului proaspăt
- evacuarea aerului viciat
- filtrarea aerului
- recuperarea căldurii
- încălzirea sau răcirea aerului introdus
- reglarea debitului de aer în funcție de necesar
- integrarea cu sistemul de management al clădirii
Spre deosebire de o simplă instalație de evacuare, un sistem de ventilație echilibrată controlează atât introducerea, cât și evacuarea aerului.
Dacă sistemul dispune și de recuperare de căldură, o parte importantă din energia termică a aerului evacuat poate fi reutilizată pentru tratarea aerului proaspăt introdus în clădire.
De ce este importantă recuperarea căldurii?
Ventilarea unei clădiri implică inevitabil un consum de energie.
Iarna, aerul din interior este încălzit, în timp ce aerul proaspăt introdus din exterior poate avea o temperatură mult mai scăzută. Dacă aerul cald este evacuat fără recuperarea energiei, o parte din energia utilizată pentru încălzirea clădirii se pierde.
În perioadele calde poate apărea situația inversă, atunci când aerul condiționat din interior este mai rece decât aerul exterior.
Un sistem de ventilație cu recuperare de căldură limitează aceste pierderi prin transferul energiei între fluxul de aer evacuat și cel introdus.
În funcție de condițiile de funcționare și de proiectarea instalației, acest proces poate reduce necesarul de energie pentru încălzirea sau răcirea aerului proaspăt.
Avantajul devine cu atât mai important în clădirile comerciale, unde instalațiile de ventilație pot funcționa multe ore pe zi și pot deservi un număr mare de persoane.
Cum funcționează ventilația cu recuperare de căldură?
Într-un sistem tipic există două circuite de aer: introducere și evacuare.
Aerul viciat este extras din încăperi și trece prin unitatea de tratare a aerului. În același timp, aerul proaspăt din exterior intră în unitate.
În recuperatorul de căldură are loc transferul de energie între cele două fluxuri.
Modul în care se realizează acest transfer depinde de tipul recuperatorului.
În sistemele de ventilație comercială sunt utilizate frecvent trei soluții.
Recuperator în contracurent
Într-un schimbător de căldură în contracurent, cele două fluxuri de aer circulă în direcții opuse prin canale separate.
Lungimea mai mare a zonei de transfer termic permite obținerea unei eficiențe ridicate de recuperare, fără amestecarea directă a celor două fluxuri de aer.
Din acest motiv, recuperatoarele în contracurent sunt utilizate frecvent în proiectele în care eficiența energetică reprezintă o prioritate.
De exemplu, unitățile comerciale ATREA DUPLEX Multi/MultiEco utilizează recuperatoare în contracurent și pot atinge o eficiență de recuperare a căldurii de până la 93%, în funcție de unitate și condițiile de funcționare.
Recuperator cu flux încrucișat
Într-un recuperator cu flux încrucișat, cele două fluxuri de aer trec perpendicular unul față de celălalt, prin canale separate.
Este o tehnologie robustă și relativ simplă, potrivită pentru numeroase aplicații comerciale.
Gama ATREA DUPLEX Basic, de exemplu, utilizează recuperatoare cu flux încrucișat, cu o eficiență de recuperare de până la 75%.
Recuperator rotativ
Un recuperator rotativ utilizează o roată care se rotește între fluxurile de aer și transferă energia între aerul evacuat și aerul proaspăt.
Această tehnologie poate oferi performanțe ridicate de recuperare și caracteristici potrivite anumitor tipuri de clădiri și condiții de funcționare.
Gama ATREA DUPLEX Roto utilizează recuperatoare rotative și poate atinge o eficiență de recuperare de până la 85%.
Prin urmare, tehnologia recuperatorului trebuie aleasă în funcție de cerințele proiectului, nu doar pe baza unui singur indicator de performanță.
7 criterii importante pentru alegerea unei unități de tratare a aerului
Unitatea potrivită depinde de clădire, de numărul de ocupanți și de modul în care spațiile vor fi utilizate în realitate.
Iată principalele criterii care trebuie analizate.
1. Debitul de aer necesar
Unul dintre primii parametri care trebuie stabiliți este debitul de aer necesar, exprimat de regulă în metri cubi pe oră (m³/h).
Suprafața clădirii nu este singurul criteriu.
Necesarul de ventilație depinde și de:
- numărul de ocupanți
- destinația clădirii
- programul și gradul de ocupare
- cerințele fiecărei încăperi
- obiectivele privind calitatea aerului interior
- normele și standardele aplicabile
- sursele de poluare din interior
O sală de ședințe ocupată de 20 de persoane poate avea, de exemplu, cerințe de ventilație foarte diferite față de un spațiu de depozitare cu aceeași suprafață.
De aceea, instalația trebuie dimensionată în funcție de cerințele reale ale proiectului.
Gama comercială ATREA acoperă debite de aproximativ 500–15.000 m³/h, ceea ce permite alegerea unor configurații pentru diferite tipuri și dimensiuni de clădiri comerciale.
2. Eficiența recuperării căldurii
Eficiența recuperării este importantă deoarece sistemele de ventilație din clădirile comerciale funcționează adesea perioade îndelungate.
O recuperare eficientă poate reduce energia suplimentară necesară pentru aducerea aerului exterior cât mai aproape de temperatura dorită în interior.
Eficiența recuperatorului nu trebuie însă analizată separat de restul instalației.
Trebuie luate în calcul și:
- consumul ventilatoarelor
- pierderile de presiune
- filtrarea
- sistemul de control
- programul de funcționare
- necesarul de încălzire și răcire
- întreținerea.
Cea mai mare eficiență declarată a recuperatorului nu înseamnă automat și cea mai bună soluție pentru fiecare proiect.
3. Spațiul disponibil și poziția de montaj
Spațiul tehnic disponibil reprezintă deseori una dintre cele mai mari provocări ale unui proiect HVAC.
O unitate de tratare a aerului poate fi instalată:
- într-o cameră tehnică
- suspendată sub plafon
- pe pardoseală
- într-un spațiu tehnic compact
- în exterior
- pe acoperiș
Dimensiunile și poziția de montaj pot deveni, astfel, aproape la fel de importante ca debitul de aer.
Acest aspect este deosebit de relevant în proiectele de renovare, unde structura existentă a clădirii poate limita considerabil spațiul disponibil pentru echipamente și tubulatură.
Gama comercială ATREA include soluții pentru montaj pe pardoseală, suspendat, în interior, în exterior și pe acoperiș.
De exemplu, DUPLEX Flexi 3 permite montajul pe pardoseală sau suspendat și acoperă debite de aer de la 650 la 6.000 m³/h.
4. Nivelul de zgomot
Ventilatoarele, circulația aerului și tubulatura pot genera zgomot, iar un sistem proiectat necorespunzător poate afecta confortul ocupanților.
Acest aspect este deosebit de important în:
- birouri
- săli de clasă
- săli de ședințe
- hoteluri
- biblioteci
- spații publice
- clădiri comerciale aflate în apropierea zonelor rezidențiale
Performanța acustică trebuie analizată atât la nivelul unității de tratare a aerului, cât și pentru întreaga rețea de distribuție.
Pentru proiectele cu cerințe acustice ridicate pot fi utilizate echipamente special concepute în acest scop. Gama DUPLEX Silent, de exemplu, include unități exterioare cu recuperare în contracurent proiectate pentru un nivel redus de zgomot.
5. Încălzirea și răcirea
În funcție de configurația UTA, funcțiile de încălzire sau răcire pot fi integrate în unitate.
Astfel poate fi controlată temperatura aerului introdus, ca parte a strategiei HVAC generale.
La proiectarea instalației este recomandat ca ventilația, încălzirea și răcirea să fie analizate împreună, pentru a obține o soluție coerentă și eficientă.
6. Automatizare și ventilație în funcție de necesar
Necesarul de ventilație al unei clădiri comerciale nu rămâne constant pe parcursul zilei.
Un birou poate fi aproape gol dimineața devreme, complet ocupat în timpul programului și din nou gol pe timpul nopții. O sală de ședințe poate trece de mai multe ori într-o singură zi de la zero la capacitate maximă.
Funcționarea permanentă la debit maxim poate genera, în asemenea situații, un consum inutil de energie.
Sistemele moderne de control permit adaptarea ventilației la necesarul real.
În funcție de proiect, reglarea poate utiliza parametri precum:
- concentrația de CO₂
- gradul de ocupare
- presiunea
- debitul de aer
Ventilația controlată în funcție de necesar poate contribui atât la menținerea calității aerului interior, cât și la reducerea consumului inutil atunci când spațiile sunt mai puțin ocupate.
- Integrarea în BMS
În clădirile moderne, instalația de ventilație face tot mai frecvent parte dintr-un sistem tehnic integrat.
Conectarea la un Building Management System (BMS) permite monitorizarea și controlul centralizat al echipamentelor și poate simplifica administrarea instalațiilor de către echipele tehnice.
Din acest motiv, protocoalele de comunicație trebuie analizate încă din etapa de selecție a UTA, în special în cazul proiectelor comerciale mari sau cu un nivel ridicat de automatizare.
Soluțiile comerciale ATREA permit integrarea prin tehnologii precum Modbus TCP și BACnet/KNX, în funcție de configurația sistemului de control.
UTA de interior sau unitate montată pe acoperiș?
Poziția unității este o altă decizie importantă.
Unități de interior
O UTA de interior poate fi o alegere potrivită atunci când clădirea dispune de suficient spațiu tehnic.
Montajul în interior poate facilita accesul pentru mentenanță și protejează echipamentul de condițiile meteorologice.
Pe de altă parte, unitatea ocupă spațiu în clădire și poate necesita măsuri suplimentare pentru controlul zgomotului.
Unități pentru exterior și acoperiș
Montarea echipamentului în exterior poate elibera spațiu tehnic valoros în interiorul clădirii.
Este o soluție relevantă în special pentru clădirile în care spațiul tehnic este limitat sau în proiectele în care echipamentele HVAC sunt amplasate pe acoperiș.
Trebuie însă luate în considerare protecția împotriva condițiilor meteo, accesul pentru mentenanță, structura acoperișului și performanța acustică.
Din acest motiv, poziția unității ar trebui stabilită cât mai devreme în procesul de proiectare.
UTA personalizată sau standardizată?
Proiectele comerciale complexe pot necesita o unitate configurată în funcție de dimensiuni, debit, accesorii și cerințele specifice de încălzire sau răcire.
În alte proiecte, disponibilitatea rapidă, standardizarea și instalarea simplă pot avea o importanță mai mare.
Ambele variante prezintă avantaje.
O unitate personalizată poate fi configurată în jurul cerințelor exacte ale proiectului, în timp ce o soluție standardizată poate simplifica selecția, achiziția și instalarea.
Portofoliul comercial ATREA include ambele abordări. Gamele DUPLEX Multi / MultiEco și DUPLEX Roto oferă posibilități extinse de configurare, în timp ce gama DUPLEX Flexi pune accent pe standardizare și flexibilitatea instalării.
Alegerea ventilației în funcție de tipul clădirii
Ventilația pentru birouri
Într-o clădire de birouri, gradul de ocupare se poate schimba considerabil în timpul zilei.
Spațiile open-space, birourile individuale și sălile de ședințe pot avea cerințe foarte diferite.
Printre aspectele importante se numără calitatea aerului interior, controlul CO₂, nivelul redus de zgomot, eficiența energetică, controlul în funcție de necesar și integrarea în BMS.
Ventilația pentru școli și clădiri educaționale
Școlile se caracterizează printr-un număr mare de persoane într-un spațiu relativ restrâns și prin modificări rapide ale gradului de ocupare.
Sistemul trebuie să asigure suficient aer proaspăt fără a crea un nivel de zgomot care să afecteze activitatea din sălile de clasă.
Eficiența energetică este, de asemenea, importantă, deoarece necesarul de ventilație poate fi ridicat pe parcursul întregii zile de curs.
Ventilația pentru magazine și spații comerciale
Spațiile comerciale pot avea suprafețe și grade de ocupare foarte diferite.
Instalația trebuie să poată răspunde variațiilor numărului de vizitatori și să funcționeze împreună cu sistemele de încălzire și răcire ale clădirii.
Spațiul tehnic disponibil poate fi limitat, ceea ce face ca dimensiunile echipamentelor să fie un criteriu important.
Ventilația pentru restaurante
Zonele destinate clienților trebuie să asigure un climat interior confortabil, în timp ce bucătăriile profesionale au cerințe specifice pentru extracția și compensarea aerului.
Strategia de ventilație trebuie să privească restaurantul în ansamblu, dar să țină cont de faptul că ventilația bucătăriilor profesionale presupune cerințe tehnice diferite față de ventilația de confort a sălii de mese.
Ventilația pentru hoteluri și clădiri publice
Hotelurile și clădirile publice includ frecvent zone cu profiluri de ocupare foarte diferite.
Recepțiile, sălile de conferințe, restaurantele, holurile și alte spații comune pot avea cerințe diferite de ventilație.
Controlul flexibil și integrarea cu celelalte sisteme tehnice ale clădirii devin, în aceste cazuri, deosebit de importante.
De ce contează dimensiunile unei unități de ventilație?
Fiecare metru pătrat ocupat de echipamente nu mai poate fi utilizat în alte scopuri, iar în proiectele de renovare restricțiile de spațiu pot fi și mai mari.
O unitate compactă poate ajuta proiectantul să integreze ventilația într-un spațiu tehnic restrâns, menținând în același timp debitul de aer, filtrarea și recuperarea de căldură necesare.
Dar dimensiunile reduse nu trebuie obținute în detrimentul accesului pentru service.
Filtrele, recuperatorul, ventilatoarele și celelalte componente trebuie să rămână accesibile pentru verificare și mentenanță.
În practică, proiectarea trebuie să găsească echilibrul potrivit între performanță, dimensiuni, accesibilitate, consum energetic și nivel de zgomot.
Nu neglija mentenanța sistemului de ventilație
Chiar și un sistem de ventilație bine proiectat are nevoie de întreținere pentru a-și menține performanța în timp.
La alegerea unei UTA trebuie luate în considerare:
- accesul la filtre
- accesul la componentele interne
- spațiul necesar pentru mentenanță
- posibilitatea de curățare
- disponibilitatea componentelor de schimb
- funcțiile de monitorizare și control
Cerințele de mentenanță trebuie analizate din faza de proiectare, nu după instalarea echipamentului.
Checklist pentru alegerea unui sistem de ventilație comercială
Înainte de alegerea unei unități de tratare a aerului, răspunde la următoarele întrebări:
- Care este debitul de aer necesar?
- Cum variază gradul de ocupare pe parcursul zilei?
- Ce nivel de recuperare a căldurii este necesar?
- Ce tehnologie de recuperare este potrivită?
- Unitatea va fi montată în interior, în exterior sau pe acoperiș?
- Cât spațiu este disponibil pentru instalare?
- Există cerințe acustice speciale?
- Este necesară integrarea încălzirii sau răcirii?
- Este necesară ventilația controlată în funcție de cerere?
- UTA trebuie integrată într-un sistem BMS?
- Care sunt cerințele de filtrare?
- Cum va fi realizat accesul pentru mentenanță?
- Proiectul necesită o unitate personalizată sau este mai potrivită o soluție standardizată?
Stabilirea acestor cerințe înainte de alegerea echipamentului poate preveni compromisuri costisitoare în etapele ulterioare ale proiectului.
Soluții ATREA pentru ventilația clădirilor comerciale
Gama ATREA este destinată ventilației de confort și aplicațiilor de încălzire și răcire din birouri, magazine, școli, restaurante și alte clădiri comerciale.
Portofoliul acoperă debite de aproximativ 500–15.000 m³/h și include trei tehnologii de recuperare:
- recuperatoare în contracurent
- recuperatoare cu flux încrucișat
- recuperatoare rotative
În funcție de gama aleasă, sunt disponibile configurații pentru montaj în interior, exterior, pe pardoseală, suspendat sau pe acoperiș.
Portofoliul include:
DUPLEX Basic: unități comerciale personalizabile cu recuperator cu flux încrucișat și eficiență de recuperare de până la 75%.
DUPLEX Multi/MultiEco: unități personalizabile cu recuperator în contracurent, pentru instalare în interior sau exterior, cu eficiență de recuperare de până la 93%.
DUPLEX Roto: unități personalizabile cu recuperator rotativ, cu eficiență de recuperare de până la 85% și variante cu debite de până la 15.000 m³/h.

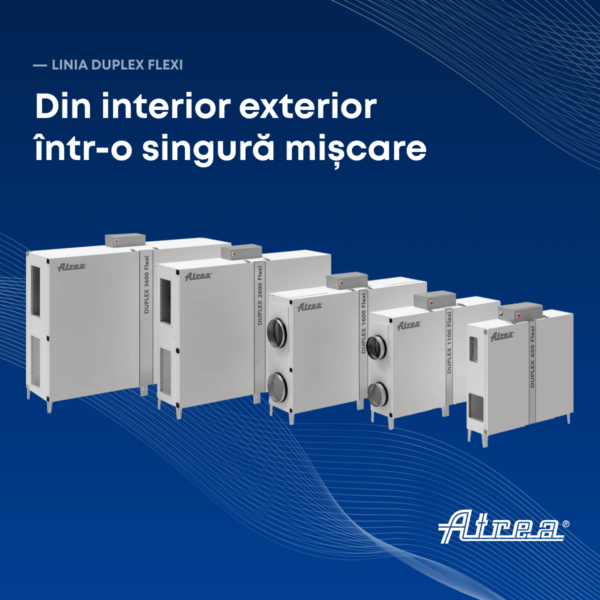

DUPLEX Flexi: unități standardizate cu recuperare în contracurent, proiectate pentru flexibilitate la instalare și disponibilitate rapidă.
DUPLEX Silent: unități exterioare cu recuperare în contracurent, concepute pentru proiecte în care performanța acustică reprezintă o prioritate.

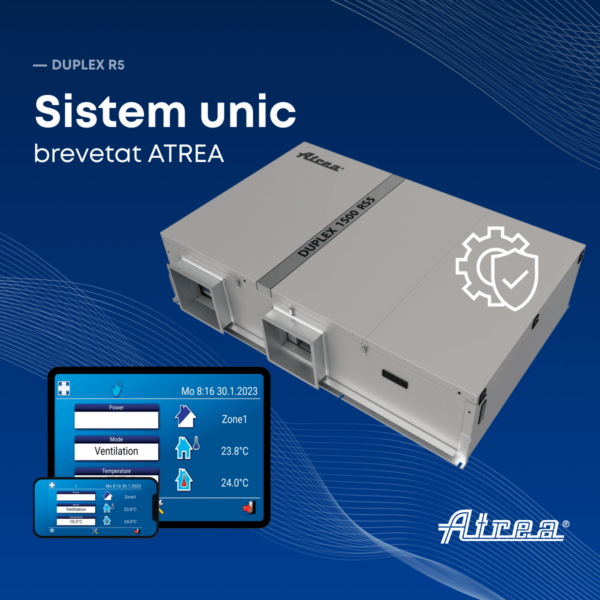

DUPLEX RS5: unități interioare cu recuperare în contracurent, care combină ventilația cu funcții de încălzire și răcire.
Diversitatea gamei permite alegerea sistemului de ventilație în funcție de cerințele clădirii, în locul adaptării proiectului la un singur tip de unitate.
Un sistem eficient de ventilație comercială începe cu proiectarea corectă
Alegerea unui sistem de ventilație comercială presupune găsirea unui echilibru între calitatea aerului interior, eficiența energetică, spațiul disponibil, nivelul de zgomot și modul real de utilizare a clădirii.
Debitul de aer este important, dar reprezintă doar o parte din procesul de selecție.
Tehnologia de recuperare a căldurii, automatizarea, poziția de montaj, integrarea încălzirii și răcirii, conectarea la BMS și accesul pentru mentenanță trebuie analizate înainte de alegerea unei unități de tratare a aerului.
Un sistem proiectat ținând cont de toți acești factori poate asigura aportul necesar de aer proaspăt, reducând în același timp consumul inutil de energie și contribuind la crearea unui mediu interior confortabil.
Descoperă gama ATREA de unități dedicate ventilației comerciale și compară unitățile de tratare a aerului, tehnologiile de recuperare, debitele disponibile și variantele de instalare pentru diferite tipuri de proiecte comerciale.
